| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SPG22081302 |
| 最小注文数量: | 5部分 |
| 価格: | $260/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50ドリュアース |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1500部分/月 |
| 材料: | 20Cr2Ni4 | モジュール: | 14 |
|---|---|---|---|
| 表面幅: | 90 | 歯数: | 17 |
| ピッチ直径: | 238 | スプラインのタイプ: | 直角型スプリング |
| ハイライト: | 16モジュール31Tのまっすぐな拍車ギヤ,円柱まっすぐな拍車ギヤ,ギヤ伝達の31T拍車ギヤ |
||

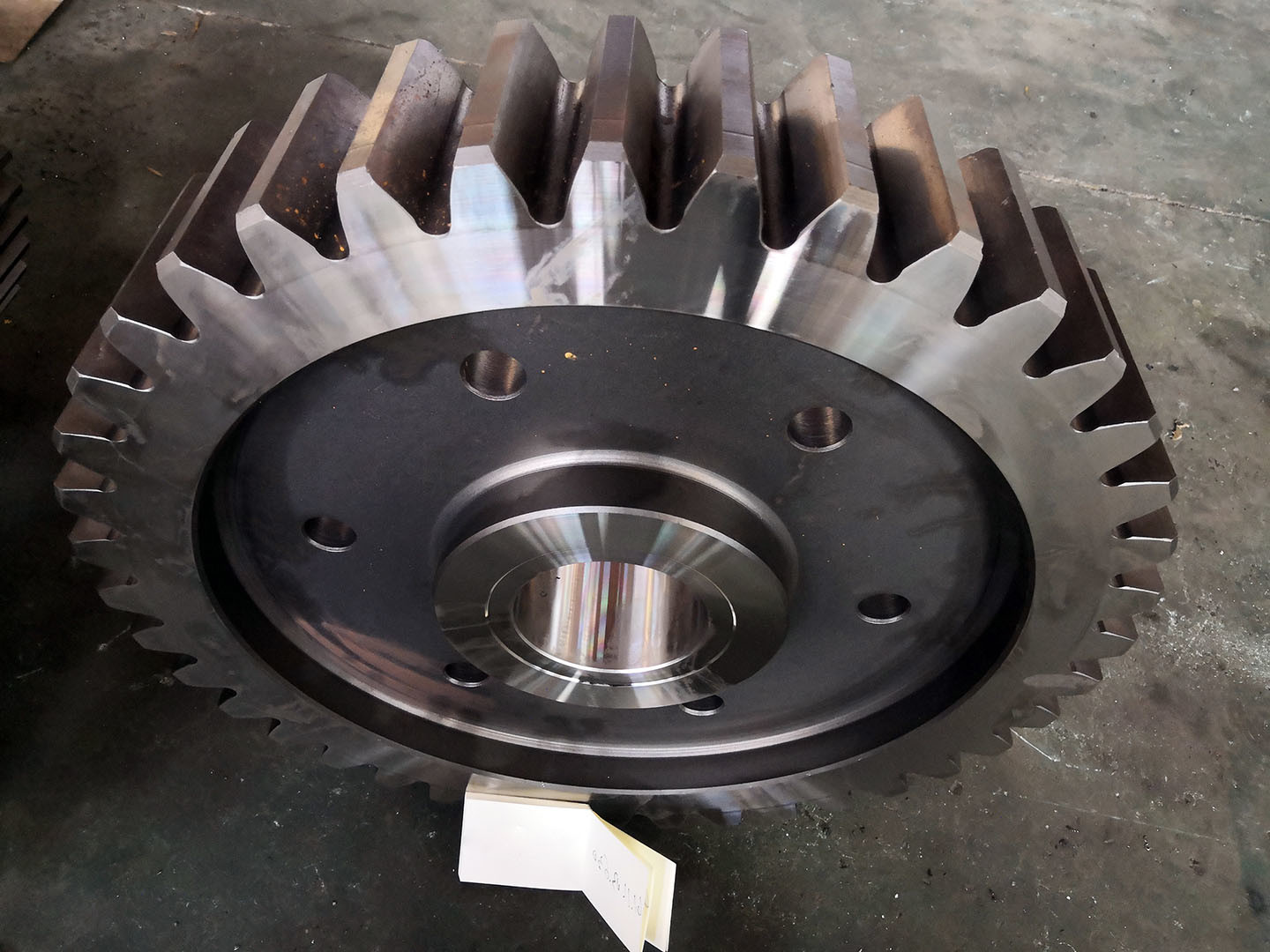

16 モジュール31T ギアスライディング 惑星駆動 スパーギア トランスミッションギアボックス
1) スパーギア の 特徴
歯の周りを配置する直線並行歯のシンプルな構造
中央の穴が軸の上に収まるシリンダーボディ
スパーギアを円筒型ギアに分類する.
歯の表面は軸に平行であるため 座っている軸の軸方向に推力が生じない.
2) スパーギア製造
スポンギアギアギアには,ギア表面を変えることなく,ギアボディを穴の周りに厚くするハブが加工されている.
中央の穴は,スポンギアがスピンラインやキーのシャフトに収まるように穴を掘ることもできます.
| 製品 | スパーギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | 14 |
| 歯数 (Z) | 17 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
