| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | POM2022082101 |
| 最小注文数量: | 2セット |
| 価格: | $2/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |

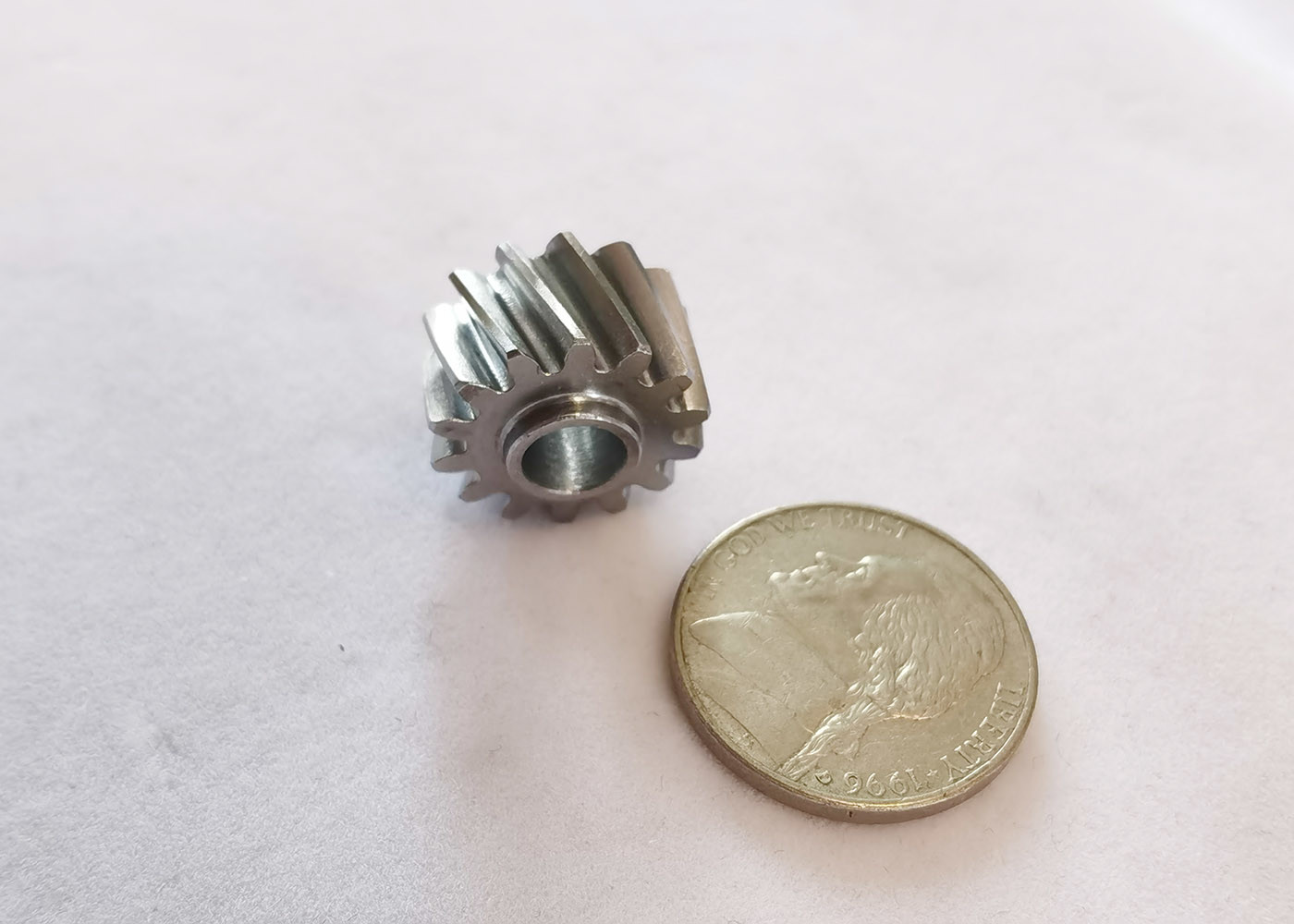

| モジュール: | 1 | 歯は番号が付いている: | 14 |
|---|---|---|---|
| ヘリックス角: | 20° | 材料: | 40Cr |
| 方向性: | 左手 | 総高さ: | 11.25 |
| ハイライト: | 40Cr鋼鉄螺旋形のピニオン ギヤ,1つのモジュール14T伝達ギヤ,40Cr鋼鉄14T螺旋形伝達ギヤ |
||
1) ヘリカルギア の 説明
角を合わせた歯は スポンギーの歯よりも ゆっくりと動いて より滑らかで静かで動きます
歯の対等回転器では,歯歯の両歯がまず歯輪の片側の一点で接触します.
歯の表面を徐々に最大まで成長し,その後,歯まで退却
反対側の一点で接触を切る
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| 材料 | 40Cr |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | |
| 歯数 (Z) | 16 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 20° |
| 歯の精度度 | ISO 7級/AGMA 11級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
