| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS2022082103 |
| 最小注文数量: | 2セット |
| 価格: | $2/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| モジュール: | 2 | スプラインのタイプ: | 複雑なスプライン |
|---|---|---|---|
| 圧力の角度: | 30° | 材料: | 20CrMnTi |
| 熱処理: | 浸炭 | 長さ: | 272 |
| ハイライト: | 17CrNiMo6鋼鉄複雑なスプライン シャフト,2つのモジュールの複雑なスプライン シャフト,17CrNiMo6鋼鉄複雑なシャフト |
||

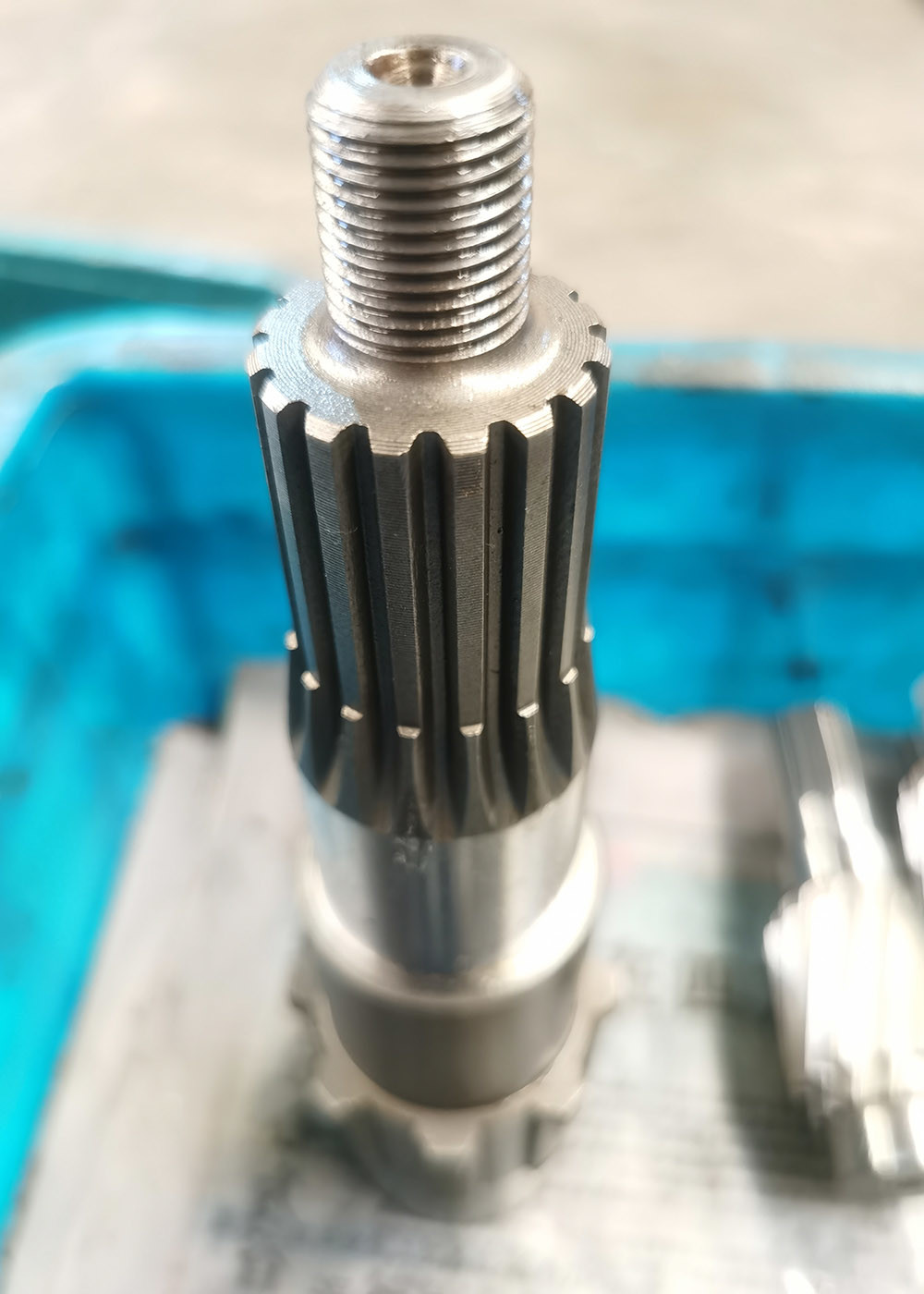

2 モジュール 17CrNiMo6 鋼のインヴォルート スラインシャフト トランスミッションシャフト
1) スピンシャフトの用途
(a) 歯車やポリーなどの機械的なトランスミッション要素は,
電源トランスミッションシステム
(b) 送電システムの相対軸移動は,速度などの機能目的のために必要である.
減速機とクラッチ
c) 高いトルク転送が必要である.
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| 材料 | 17CrNiMo6 |
| 歯輪製造 | スライン・ホッビング |
| 歯磨き機 | √ |
| モジュール (M) | 2 |
| 歯数 (Z) | |
| 圧力の角度 (α) | 30° |
| ヘリックス角度 (β) | 20° |
| 歯の精度度 | ISO 7級/AGMA 11級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
