| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS2022082106 |
| 最小注文数量: | 5 PC |
| 価格: | $2/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| DP: | 12.7 | ギヤ タイプ: | 円柱ギヤ |
|---|---|---|---|
| ヘリックス角: | 15° | 材料: | 20CrMnTi |
| 圧力の角度: | 20° | 内径: | 85MM |
| ハイライト: | 20CrMnTi鋼鉄右の螺旋形ギヤ,2つのモジュールねじギヤ,右の螺旋形ギヤ2モジュール |
||

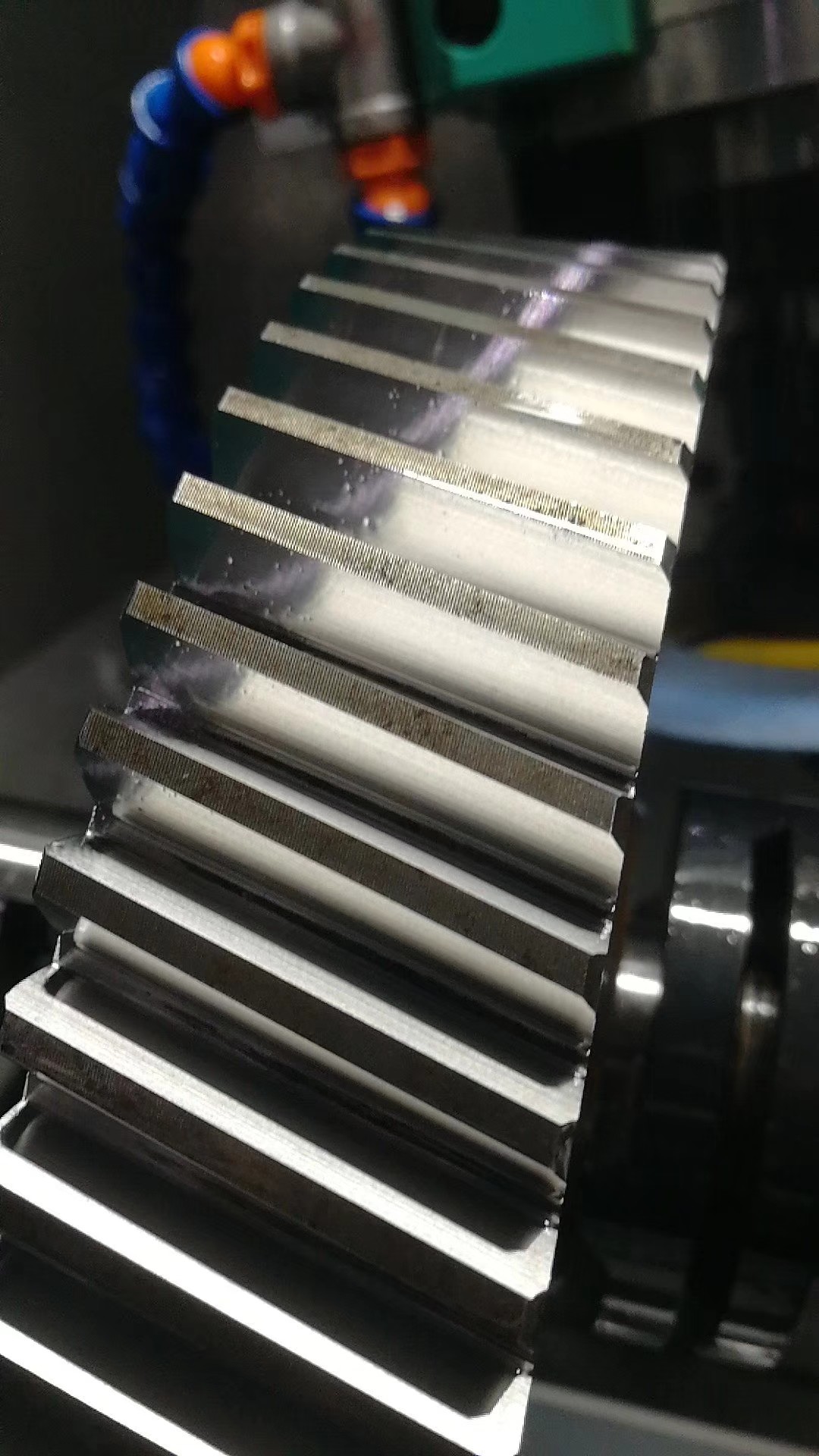

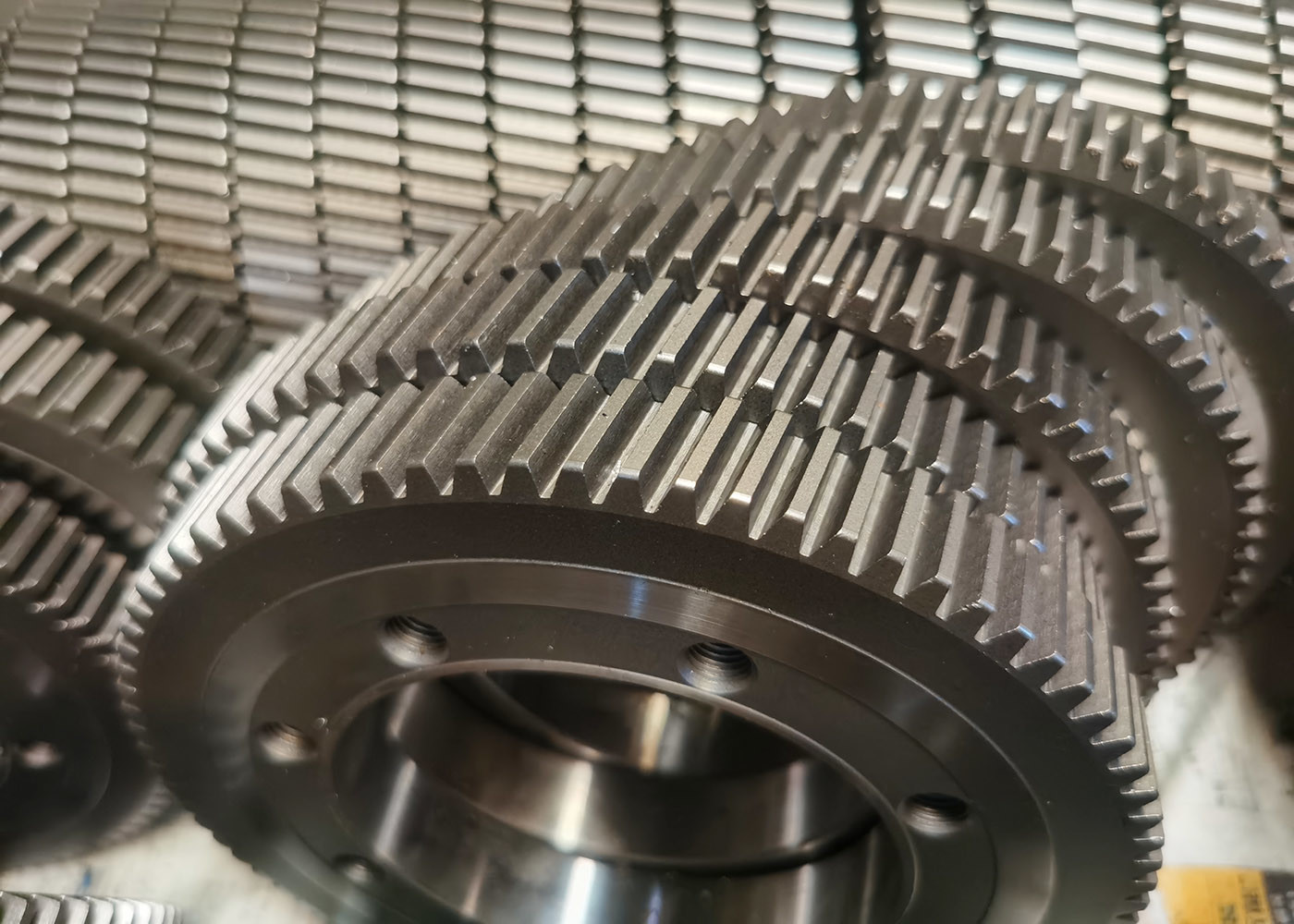

2 モジュール 20CrMnTi 鋼 右手ギア 磨き スクロールギア 減速器
1) ヘリカルギア説明
螺旋歯車には,軸に特定の角度に置かれた特別な歯があります.
この結果 機能中に歯が接触しているよりも,ギアがより多くの負荷を耐えられるようにします.
この配置により,螺旋ギアがスポンギアよりも静かでスムーズに動作することができます. 歯の間の負荷の分担について
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| 材料 | 20CrMnTi |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | 2 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| リードアングル | 20° |
| 精度度 | ISO 7級/AGMA 11級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
