| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | SPG22082201 |

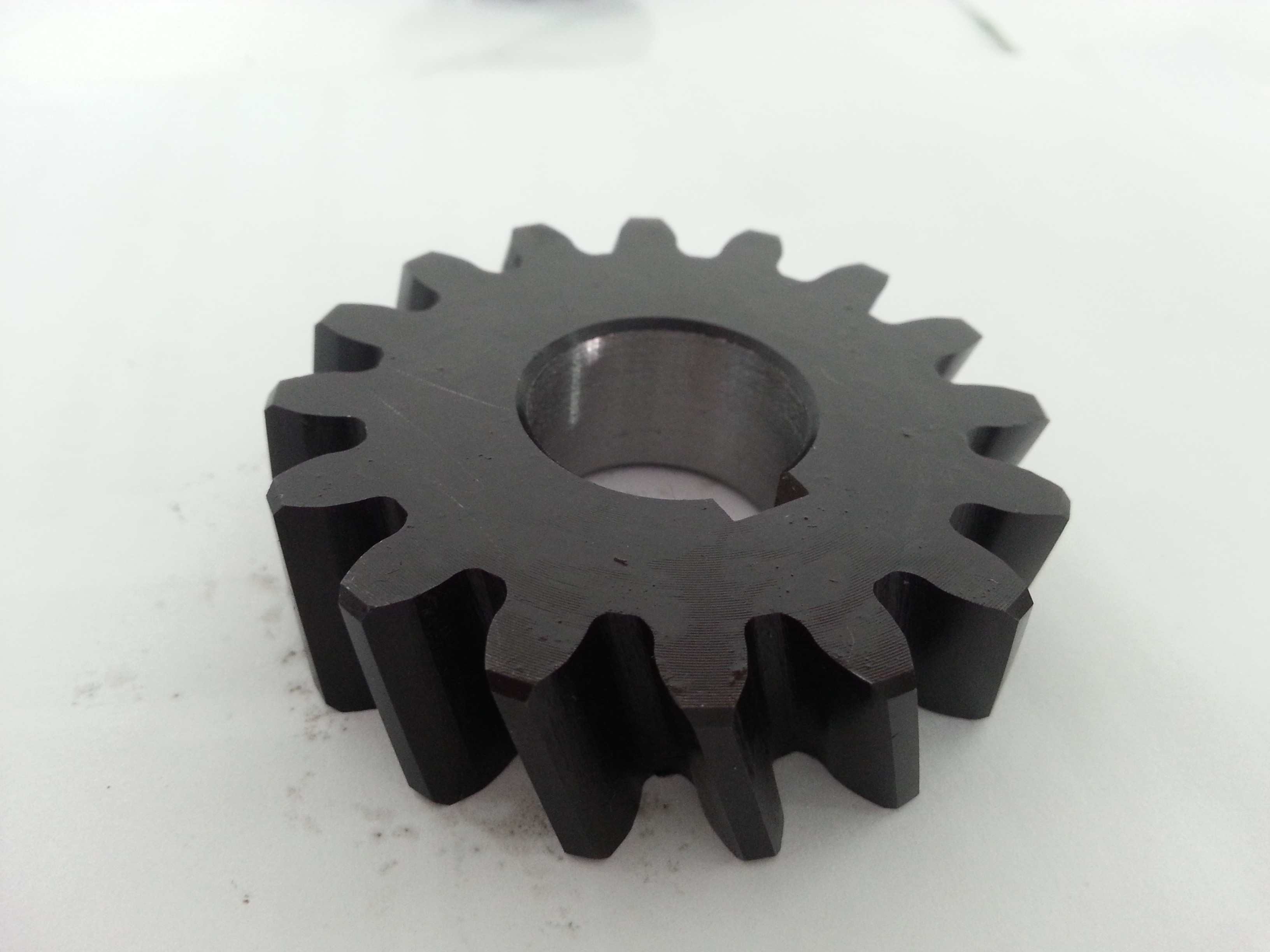

16 モジュール 15T 歯車磨き 金属スパーギア 直角スプリング

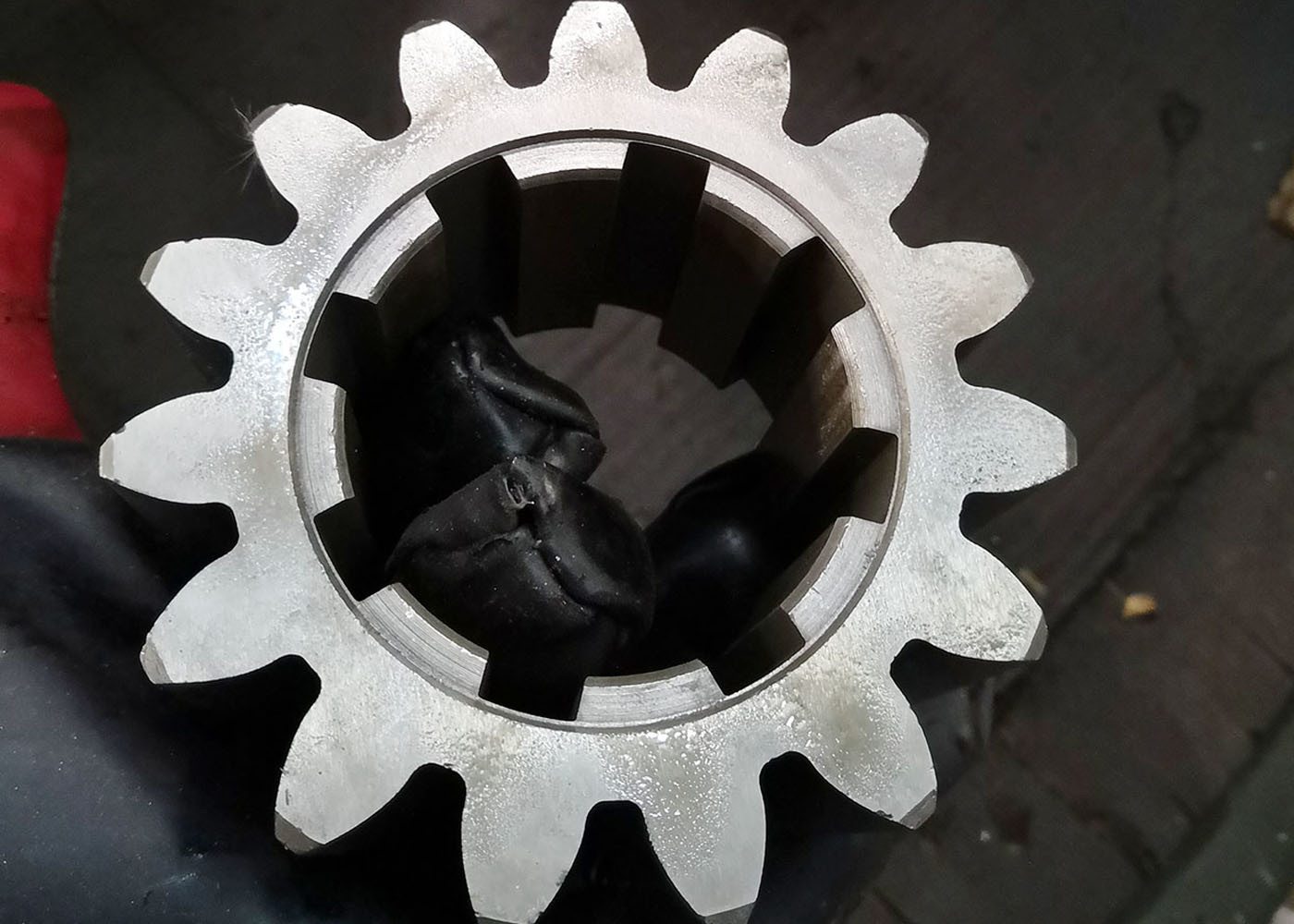

1) スプラインの説明
スプリンは,キーウェイが穴の周りに並べられるときに形成されます. スプリンは,任意の数の歯を持つことができます.
歯は,直角型,変形型,または螺旋型である.スプリンは主に駆動部品を接続するために使用されます.
モーターサイクルのギアシフト機やエンジンシャフトのクランプなど,機械や車両に搭載される.
2) スプリンの適用
航空宇宙
農業
自動車
重い機器
工業製造業
石油とガス
| 製品 | スパーギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | 16 |
| 歯数 (Z) | 15 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
