| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | RAT082405 |
| 最小注文数量: | 2セット |
| 価格: | $1000/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 75日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 50セット/月 |

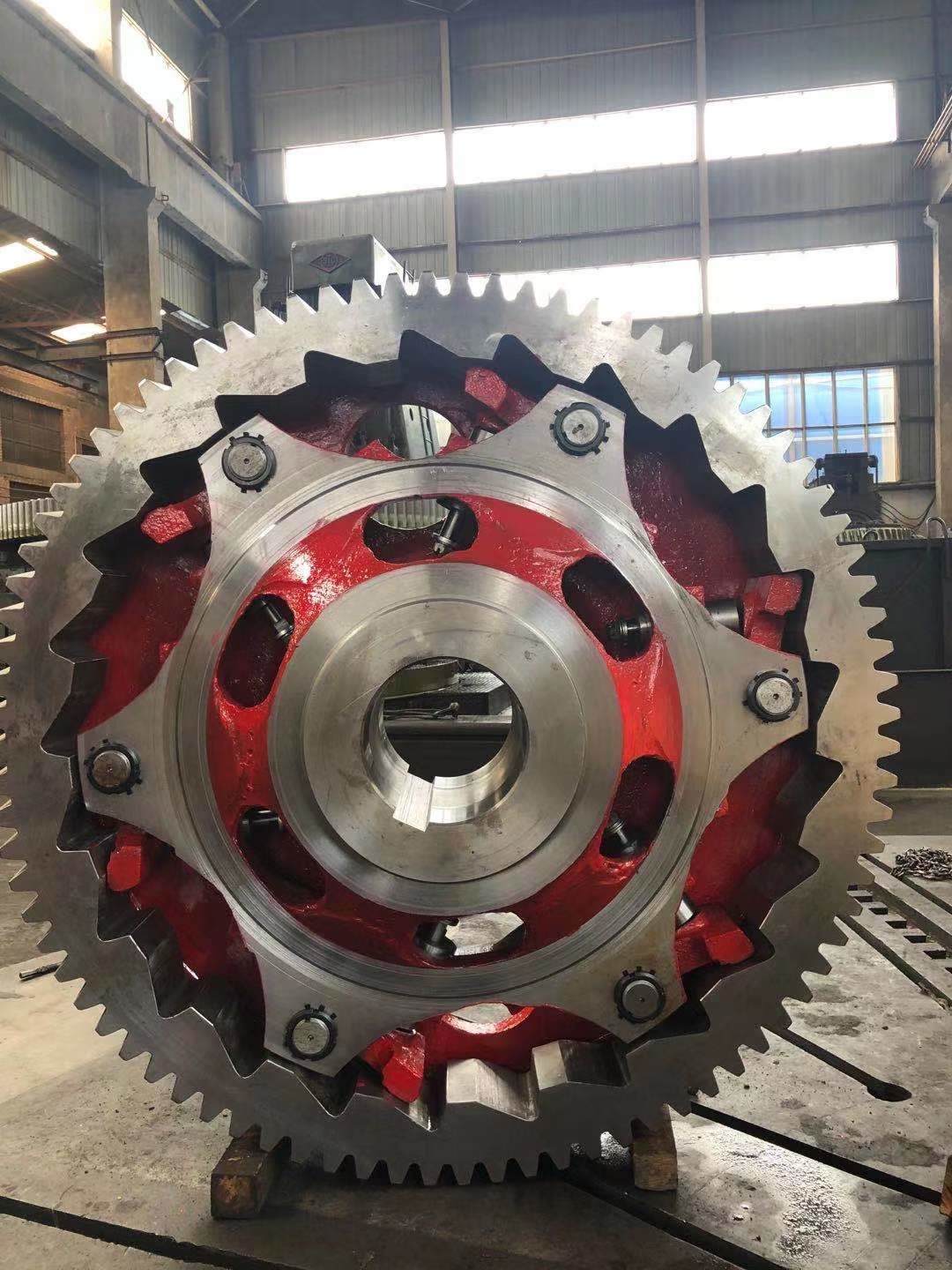

| プロファイル タイプ: | ラチェットギア | タイプ: | 組み立てた |
|---|---|---|---|
| 外径: | 1380mm | イナー・ホール・ディア: | 400mm |
| 硬さ: | 230-260 HB | 体重: | 1050KG |
| ハイライト: | 16のモジュール84の歯伝達ギヤ,鍛造材鋼鉄はラチェット ギヤを組み立てた,16のモジュールのラチェット ギヤ |
||
1) トリニケートの機械の説明
トリンケートギアとは,一方向にしか回転できない特殊型ギアである.ほとんどのトリンケートギアには歯がある.
片側が丸い,もう片側が平らです
丸い側を滑りながら平らな側に閉じ込められる.
ダイヤルにクリックするなど 細かい点が必要とする作業に適しています
単方向のギアシステムでは,三角形は少しだけ後ろに移動するので,
滑走がダメージを与えない場合です
| 製品 | ラチェットギア/ラチェットホイール |
| オーダーメイド | √ |
| 材料 | ラチェットギア |
| 製造業 | ギア・ホービング/ギア・フォーム |
| 歯 を 磨く | √ |
| モジュール (M) | 16 |
| 歯数 (Z) | 84T |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 8° |
| 精度度 | ISO 8-9 グレード |
| 熱処理 | インダクション硬化 |
| 表面硬さ | 230-260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
