| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SPG22082601 |
| 最小注文数量: | 5部分 |
| 価格: | $260/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50ドリュアース |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1500部分/月 |
| 材料: | 20Cr2Ni4 | モジュール: | 16 |
|---|---|---|---|
| 幅: | 85 | 歯は番号が付いている: | 35 |
| 精度レベル: | ISO 7級 | 圧力の角度: | 20° |
| ハイライト: | 惑星の運転された金属の拍車ギヤ,20Cr2Ni4惑星の拍車ギヤ,金属の拍車ギヤISO 7の等級 |
||

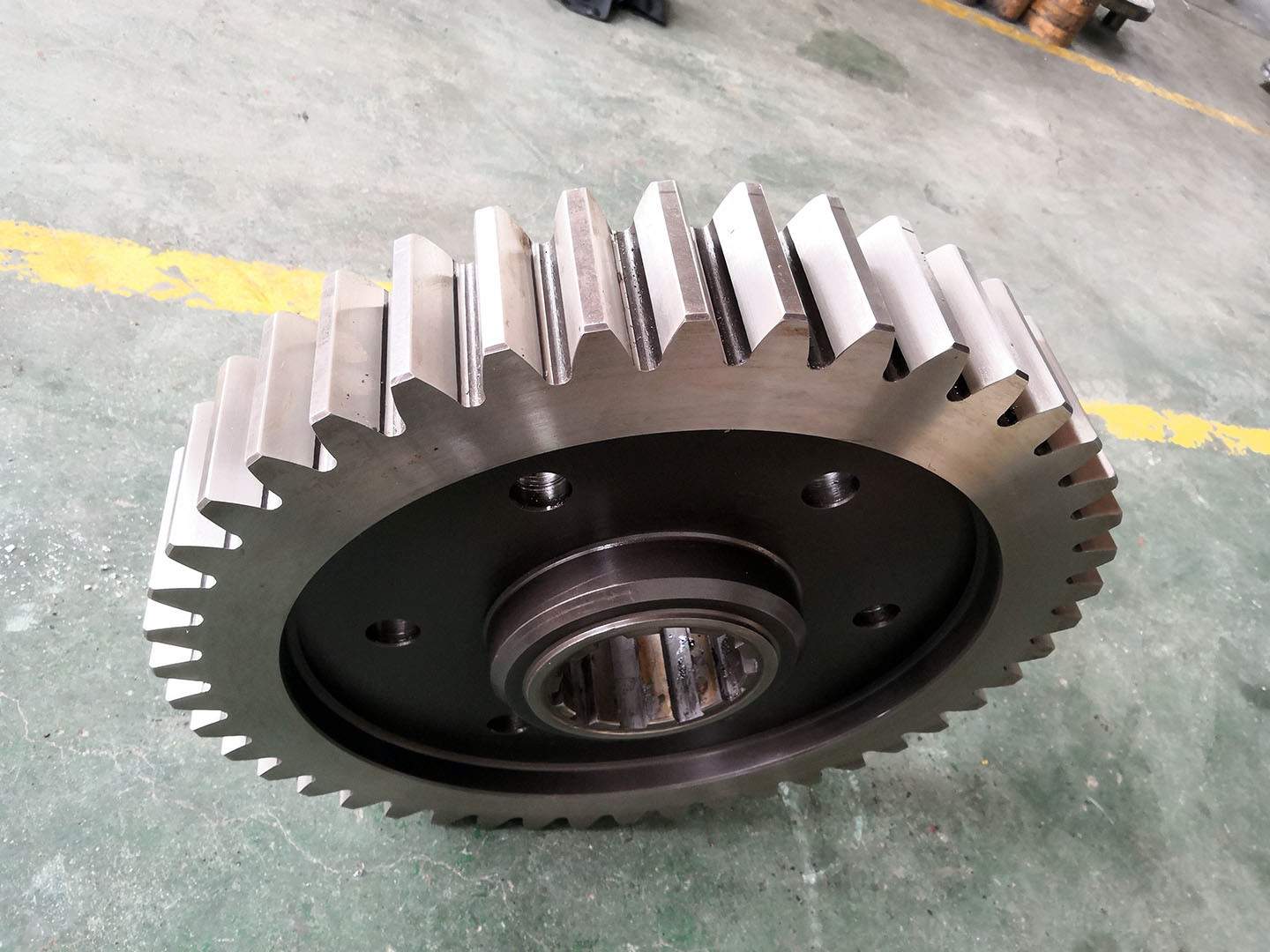

トランスミッション部品 鋳造鋼鉄のギア グラウンド 惑星駆動のスパーギア
1) スパーギア の 説明
スパーギア は,最も一般的なギア タイプ で,最も シンプル な もの で も あり ます.直線 の 歯 を 持っ て い ます
機械の軸に平行に生産される.最もシンプルな設計であるため,
設計・製造が最も簡単で,それゆえ最も経済的な歯車です.
最も滑らかで静かなギアではないが,非常に効率的で,多くの生産
高速では振動し 騒々しくなる傾向があります 低速から中程度の速度ではうまく走ります
| 製品 | スパーギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | 16 |
| 歯数 (Z) | 35 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
