| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HG22082607 |
| 最小注文数量: | 1部分 |
| 価格: | $150/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 材料: | AISI 4140 | 熱処理: | インダクション ハーディニグ |
|---|---|---|---|
| 製造: | 装置の固定位置 | モジュール: | 8 |
| 表面幅: | 55 | ヘリックス角: | 15° |
| ハイライト: | 8つのモジュールの単一の螺旋形ギヤ,8つのモジュール螺旋形の切られたギヤ,ISO 7の螺旋形の切られたギヤ |
||

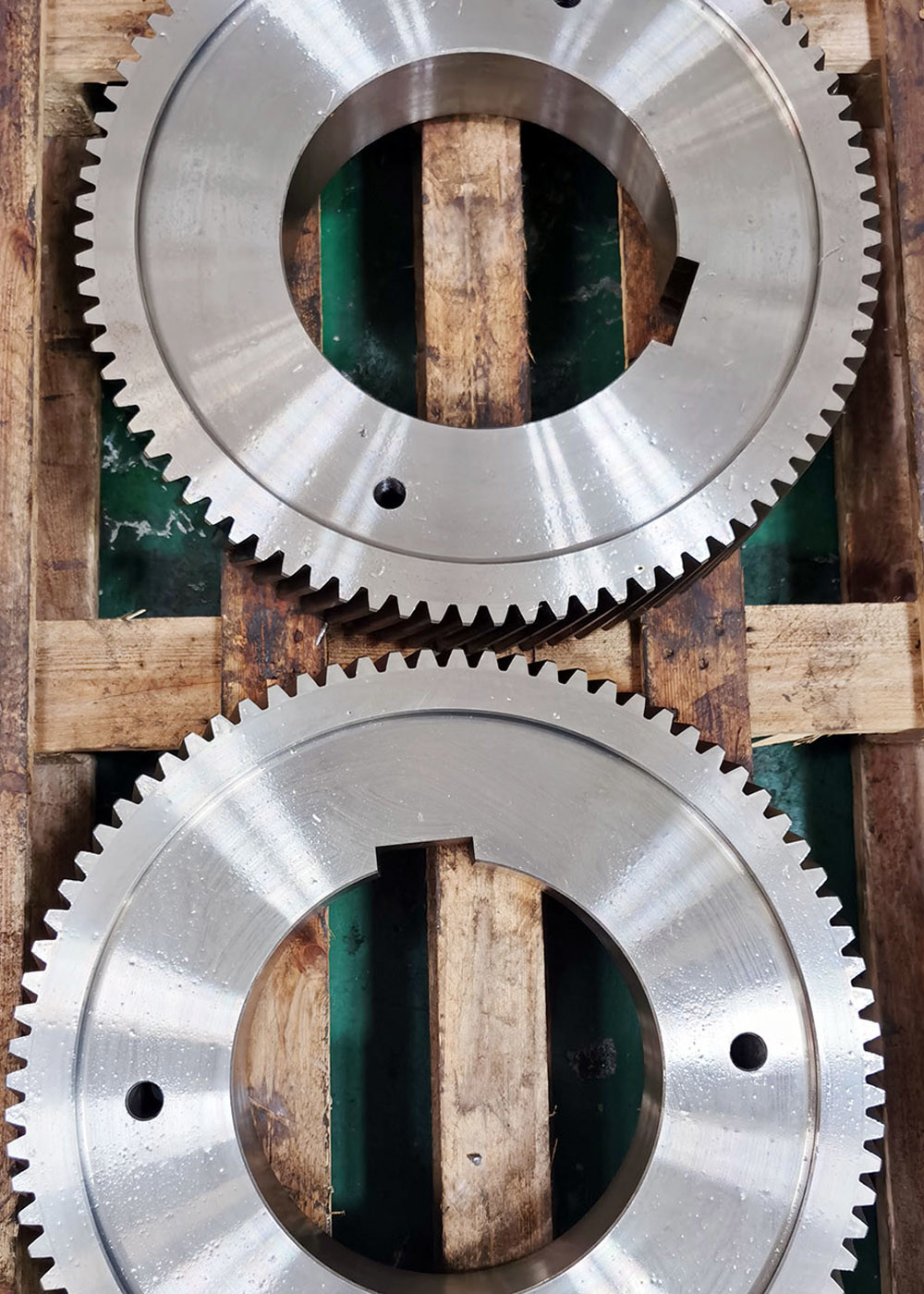

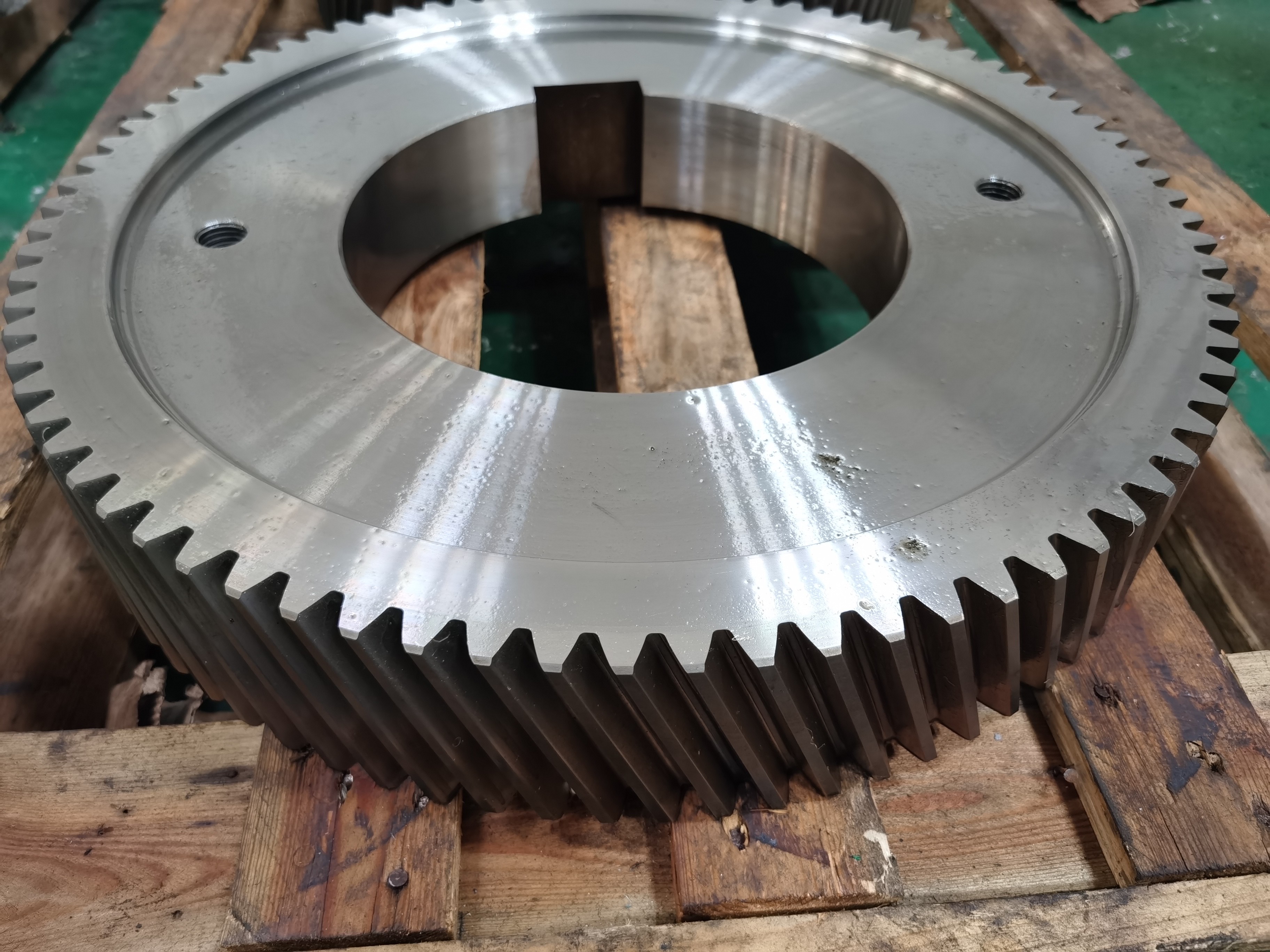

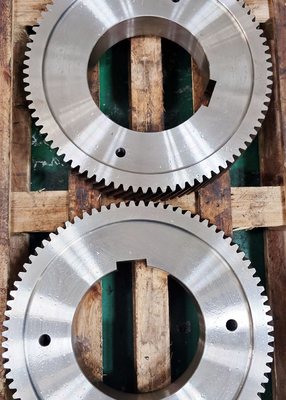

オーダーメイドトランスミッションギアス 8 モジュール 単回螺旋ギアス ギアボックス
1) ヘリコプターギヤの説明
螺旋ギアとは スポンギアの改良版である.
このギアに付いている歯は,ヘリックス角度と呼ばれる角度で傾いている.
歯の長さとして接触エリアを改善する
同じ幅のスパーギアに比べると
2) ヘリिकलギアの主な技術データ
a) 円形ピッチの記述は,スポンギヤと同じです.
隣接するギア歯の同じ点間の距離
(b) 正常円のピッチは,ピッチ直径の表面上の隣接する歯の同じ点間の距離を正規方向にします.
(c) 螺旋回転器の直径ピッチは,スポンギヤと同じです.
歯の数と直径の比です
d) 正常直径ピッチは,螺旋歯の正規表面の直径ピッチです.
(e) 軸のピッチは,また,ピッチ表面の軸方向で測定される隣接する歯の同じ点間の距離です.
| 製品 | 螺旋回転器具 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホービング & ギアグリンド |
| 歯 を 磨く | √ |
| モジュール (M) | 8 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
