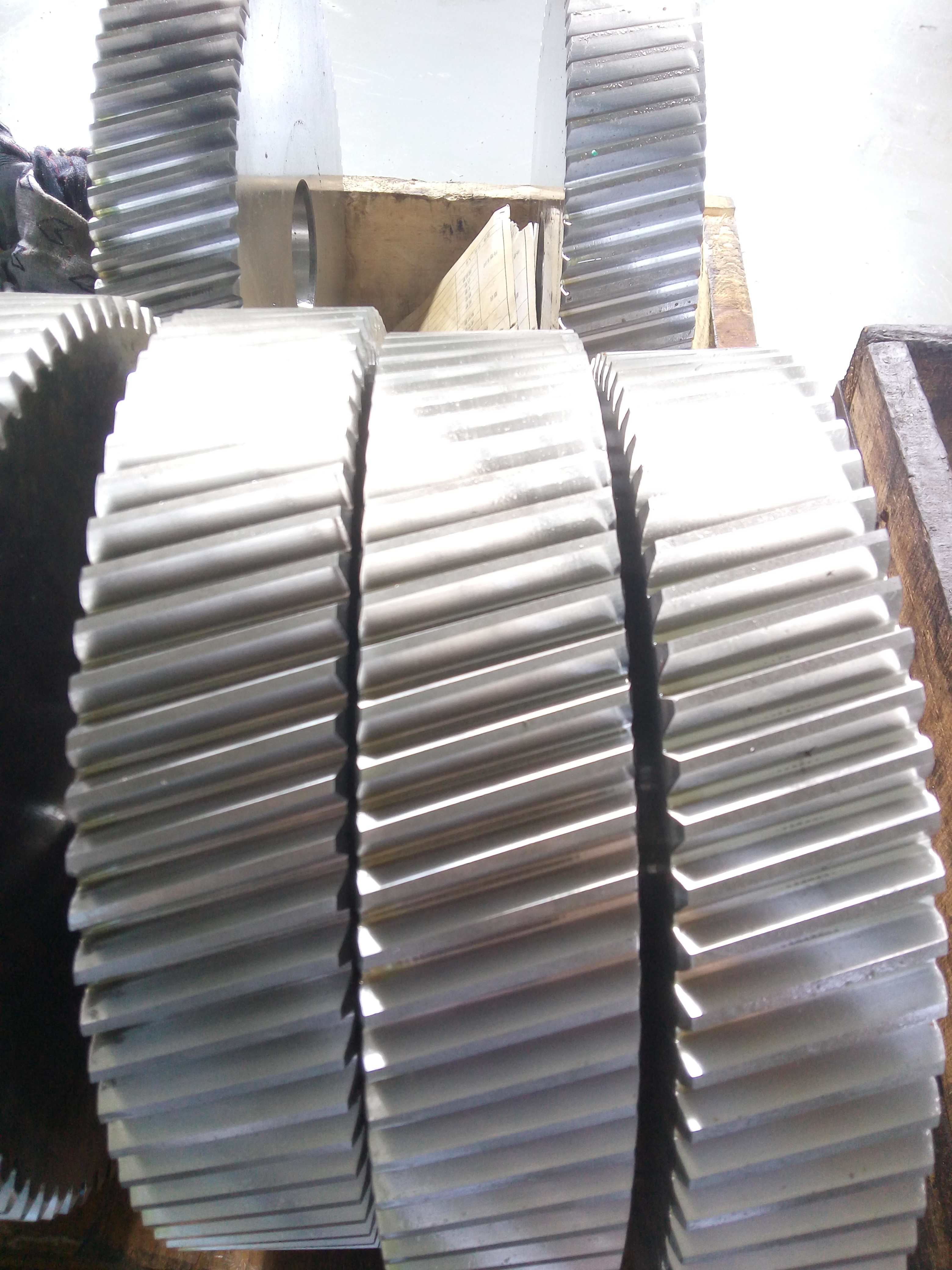

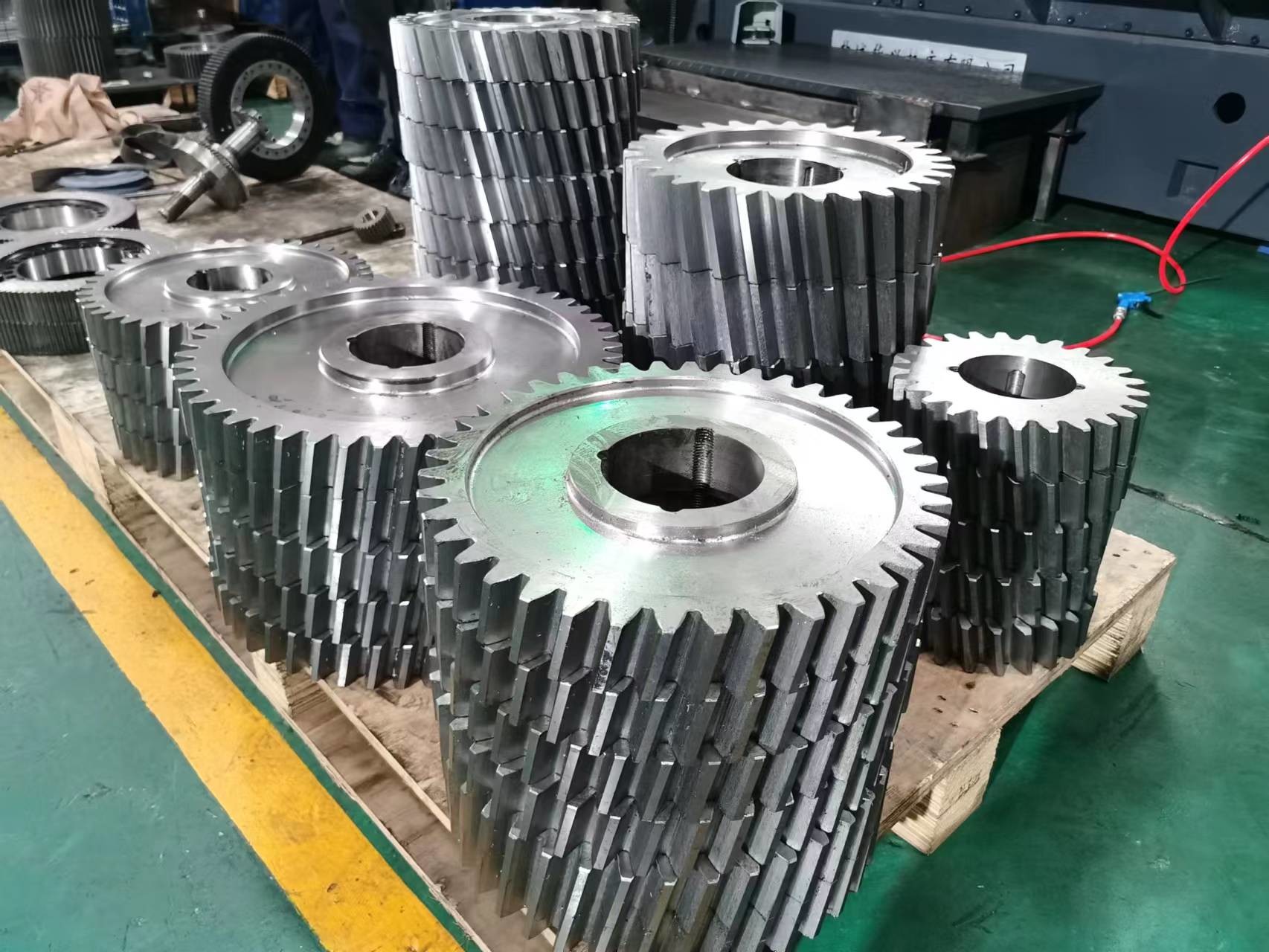

10 モジュール 1045 鋼 単速ホビング ヘリカル ヘリックス 12°
1) ヘリコプターギヤの説明
ヘリックス・ギアとスポンギアとの比較でヘリックス・ギアの角度
螺旋ギアが左手か右手方向で動いている場合
標準的な圧力角度は20°で,古い設計のギアも14.5°を使用します.
ヘリックスギアが動いているとき軸力を発生し,ヘリックス角度が増加すると軸力が大きくなります
2) ヘリिकलギアの主な技術データ
a) 正常直径ピッチは,螺旋歯の正規表面の直径ピッチです.
(b) 螺旋回転器の直径ピッチは,スポンギヤと同じです.
歯の数と直径の比です
(c) 普通の円のピッチは,ピッチ直径表面の隣接する歯の同じ点間の距離で,通常の方向です.
d) 円のピッチの記述は,スポンギヤと同じです.
隣接するギア歯の同じ点間の距離
(e) 軸のピッチは,また,ピッチ表面の軸方向で測定される隣接する歯の同じ点間の距離です.
| 製品 | 螺旋回転器具 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホップ |
| 歯 を 磨く | √ |
| モジュール (M) | 10 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 消し たり 固めたり |
| 表面硬さ | 220~260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
