| モジュール: | 1 | 圧力の角度: | 20° |
|---|---|---|---|
| ヘリックス角: | 15° | 堅くされた層: | 0.6-0.9mm |
| 鋼鉄コード: | 20CrMnTi | 熱処理: | セメント |
| ハイライト: | 精密伝達ギヤ合金鋼,ISO 6の等級の精密伝達ギヤ,伝達ピニオンの拍車ギヤ |
||

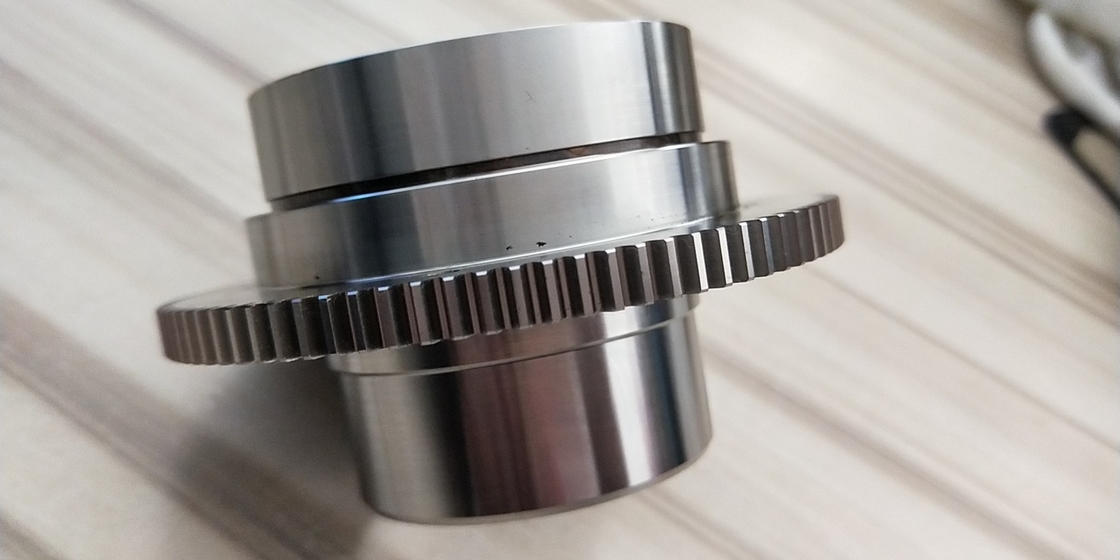

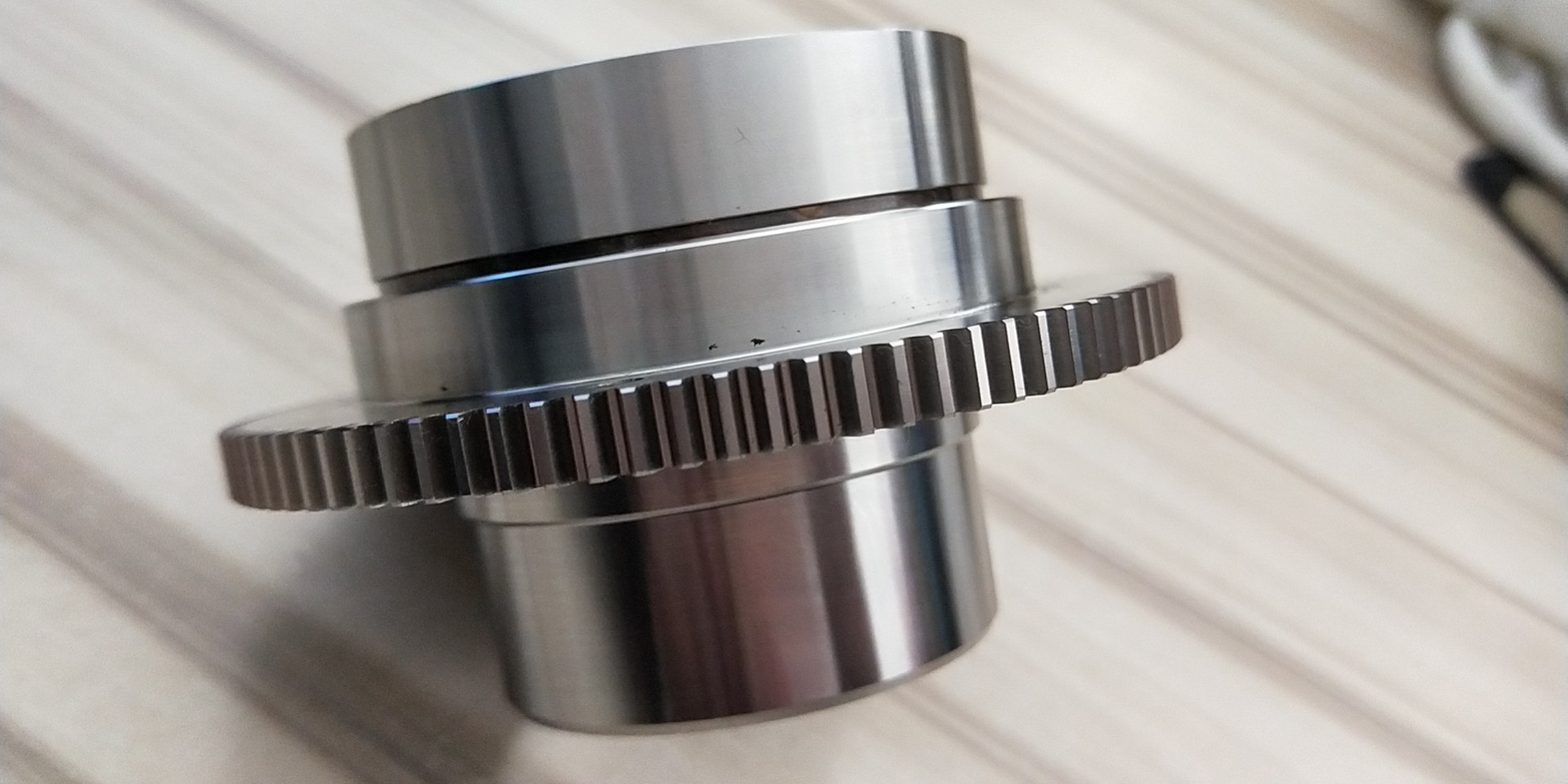

ISO 6級 精密トランスミッションギア 合金鋼 ピニオン スパーギア
1) ピンニョン・タールド・フィノの機械の粗悪さ
Ra 0,8 ~ Ra 16
2) 熱処理
耐久性がある
3) 表面的なデュレザ
50-55 HRC
| 製品 | 螺旋回転器/スピンシャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 20CrMnTi |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | 1.5 |
| 歯数 (Z) | |
| 圧力の角度 (α) | 14.5° |
| ヘリックス角度 (β) | 15° |
| 歯の精度度 | ISO 6級/AGMA 11級 |
| 熱処理 | シメント |
| 表面硬さ | 57-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
