| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SPG23010101 |
| 最小注文数量: | 5ピース |
| 価格: | $10/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50ドリュアース |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1500部分/月 |
| 材料: | 40Cr | モジュール: | 2 |
|---|---|---|---|
| 製造プロセス: | 歯切り工具で切るギヤ歯 | 幅: | 25 |
| プロファイル タイプ: | 拍車ギヤ | 品質グレード: | ISO 6から7級 |
| ハイライト: | 2つのモジュール伝達ピニオンの拍車ギヤ,40Cr鋼鉄伝達ピニオンの拍車ギヤ,造られた合金伝達ピニオンの拍車ギヤ |
||

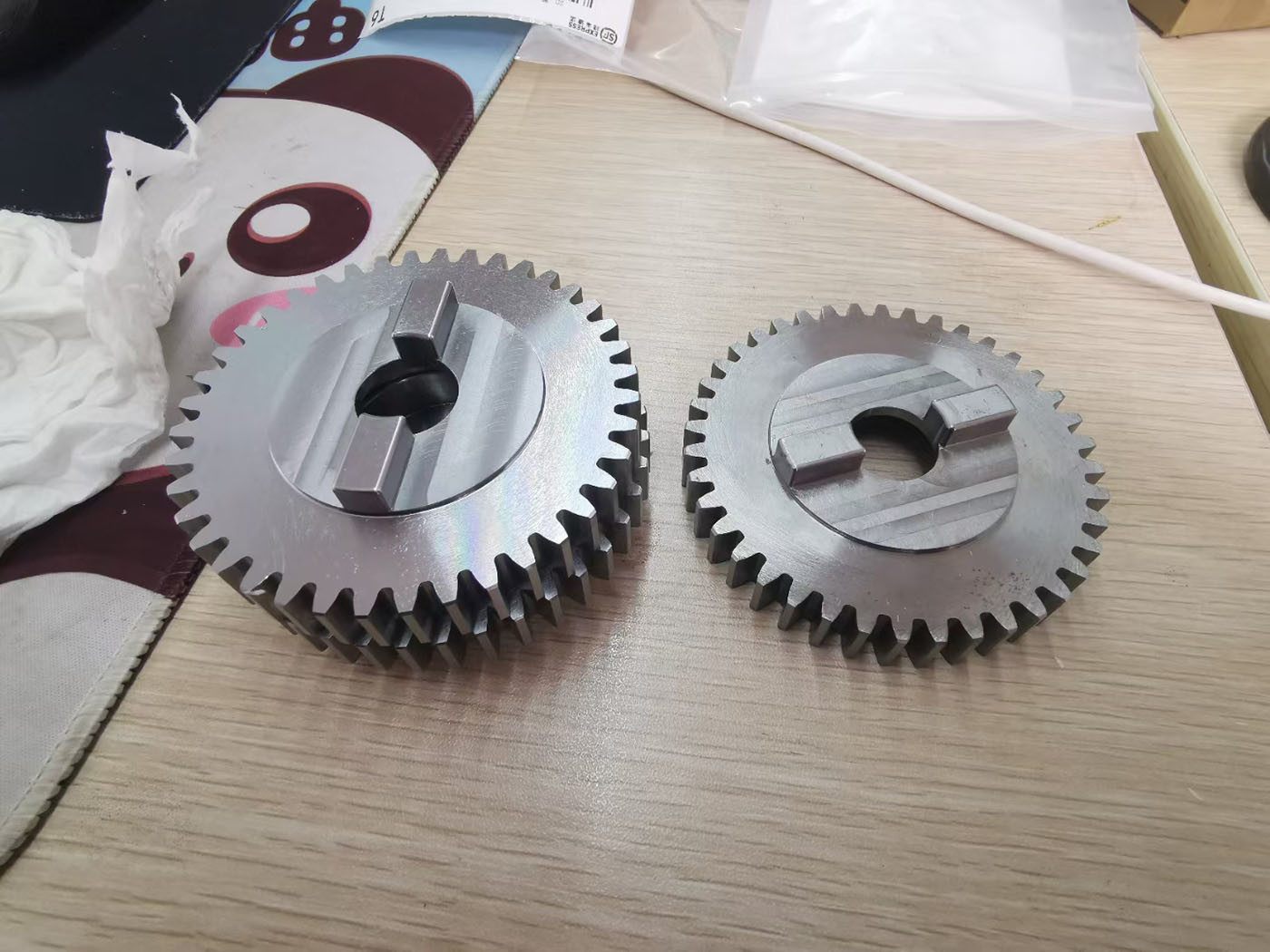

40Cr鍛造合金鋼2モジュールトランスミッションピニオンスパーギア
縦軸は,平行軸と平面軸を持つ円筒型歯車であるため,
軸に平行に向き直した歯は,間違いなく最もシンプルで一般的な機器です.
製造が簡単で,幅広い用途に適しています.
歯輪の歯は不規則なプロフィールを持ち,歯輪を一つずつ動かす.
巻き込み形は,歯の歯輪は,軸力ではなく,半径力しか生み出さないことを意味する.
しかし,歯のギアリング方法は歯のギアリングに高圧を及ぼし,大きな騒音を生み出します.
低速用車には通常使用されるため,
速度はほぼどの速度でも使えます
| 製品 | スパーギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | 2 |
| 歯数 (Z) | 14 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | Q&T |
| 表面硬さ | 220~260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
