| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HG23032502 |
| 最小注文数量: | 1部分 |
| 価格: | $80/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 50日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 追加係数: | 1.0 | 整理係数: | 0.25 |
|---|---|---|---|
| 係数の肉付け: | 0.3 | ギヤ歯の荒さ: | Ra0.8~Ra1.6 |
| モジュール: | 7 | 品質グレード: | ISO 6から7級 |
| ハイライト: | 鋼鉄粉砕の単一の螺旋形ギヤ,17CrNiMo6単一の螺旋形ギヤ,ISO 6の等級の単一の螺旋形ギヤ |
||

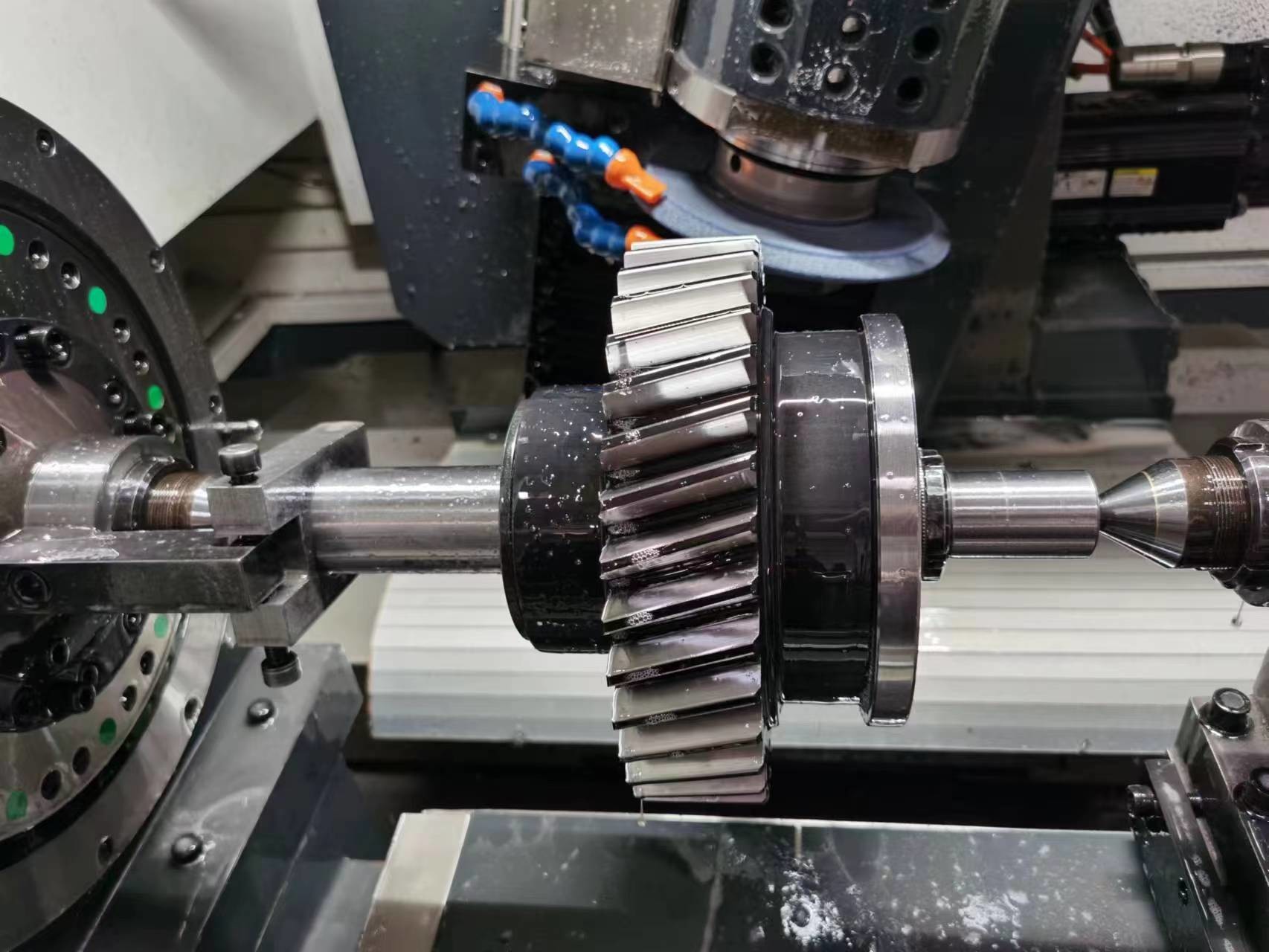

高速列車 送電器 17CrNiMo6 鋼輪 磨き回転輪
1) 通常のモジュール7
2) モジュール式 7.2469
3) 円形ピッチ 22.76691mm
4) 顔幅: 50mm
5) 圧力角度: 20°
6) スパン測定 歯番号 4
7) Wk 75,141~74.877
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | 7 |
| 歯数 (Z) | 26 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
