| 材料: | 20CrMnTi | モジュール: | 3 |
|---|---|---|---|
| 圧力の角度: | 20° | 製造方法: | ギヤ歯切り工具で切ること |
| プロファイル タイプ: | 拍車ギヤ | 品質グレード: | ISO 8-9の等級 |
| ハイライト: | 歯切り工具で切る金属の拍車ギヤ,20CrMnTi金属の拍車ギヤ,3Module金属の拍車ギヤ |
||

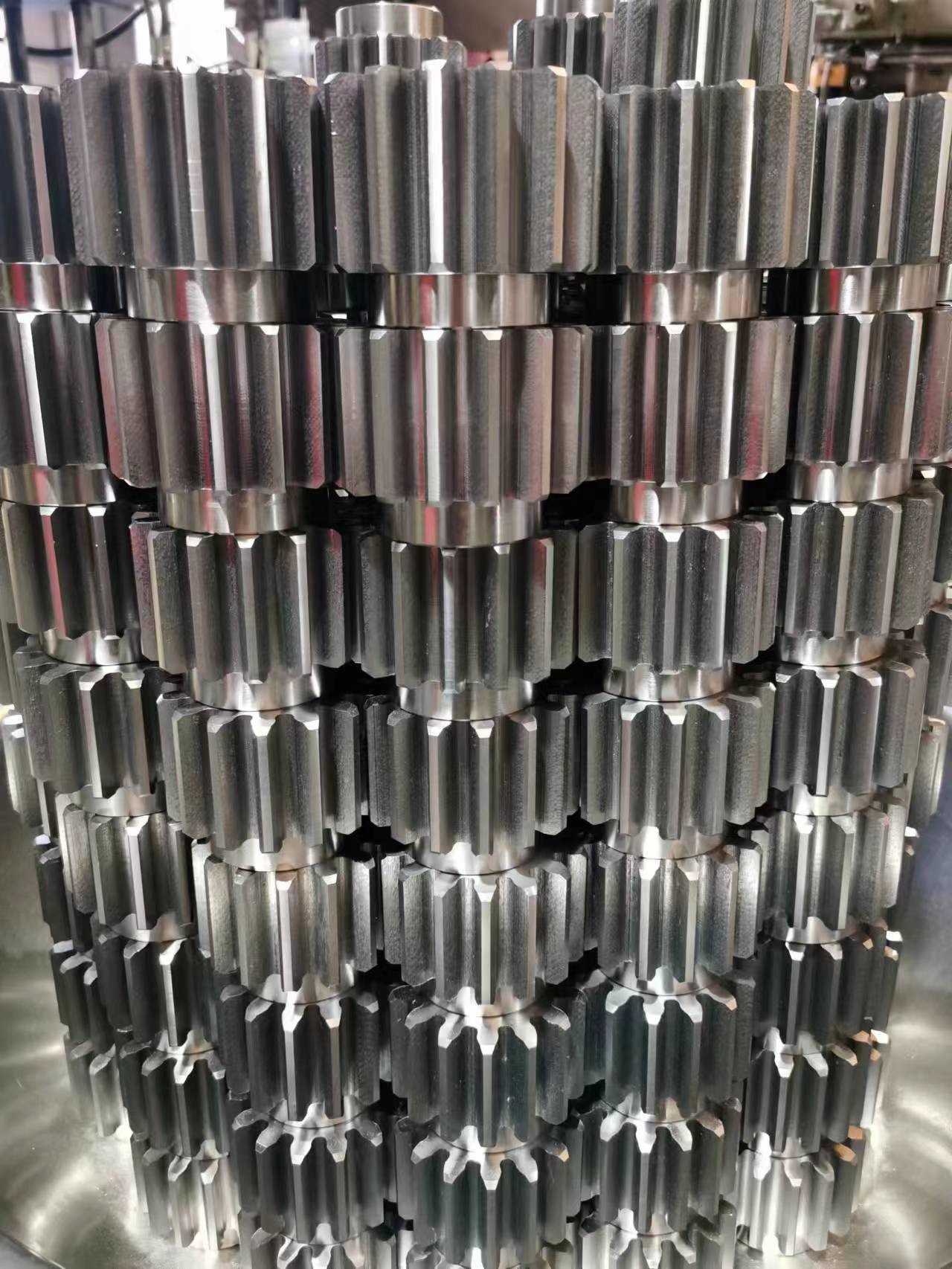

オーダーメイド 変速器- 変速器の減速器のための変速器のホッビングスパー
材料:20CrMnTi合金鋼
圧力の角度: 20度
ヘリックス角度: 0°
ギア歯数: 28
モジュール: 3
品質グレード:ISO 8-9 グレード
梱包:箱
| 製品 | スパーギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | 3 |
| 歯数 (Z) | 28 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
