| 製造方法: | 磨き | ギヤ タイプ: | 拍車ギヤ |
|---|---|---|---|
| 圧力の角度: | 20° | 先端の直径: | 3244 |
| 歯の幅: | 320mm | 材料: | 投げる鋼鉄 |
| ハイライト: | 隣接の表面の製粉の拍車ギヤ,320mmの製粉の拍車ギヤ,鋳造鋼鉄製粉の拍車ギヤ |
||

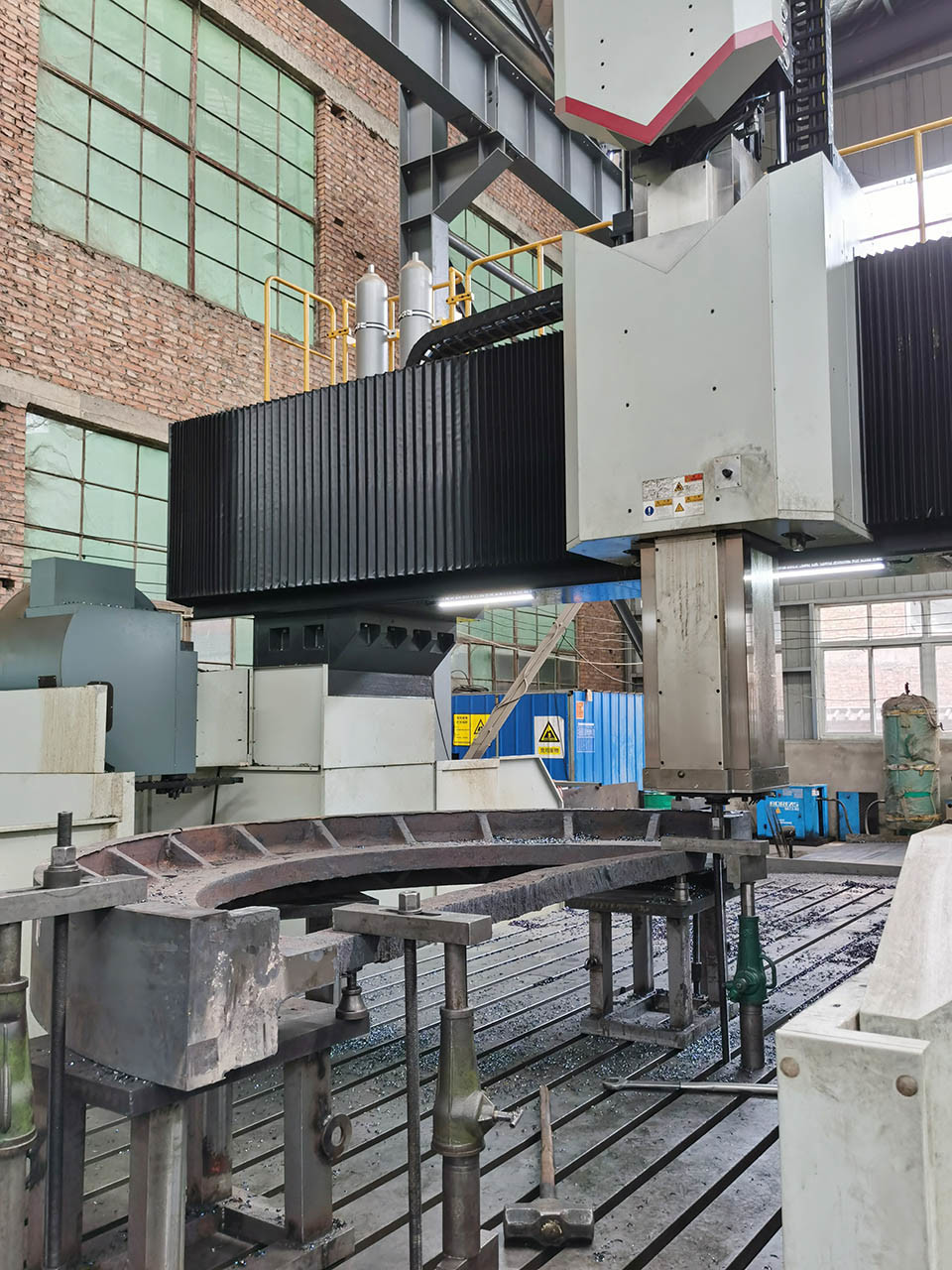

2つのセグメントのための隣接する表面フライディング作業 組立された王冠ギアホイール
このギアは2つのセグメントで設計されています
2つのセグメントは,丸丸のギアリングとして組み立てられる
この2つのセグメントは,輸送の取り決めを容易にする
2つのセグメントがうまく接続できるようにするために,隣接する表面は磨き作業中です.
通常はQ&T熱処理のみの王冠ギア
配合ピニオンギアがインダクション硬化熱処理で
| 製品 | 磨き |
| オーダーメイド | √ |
| 材料 | 鋳造鋼 |
| 歯輪製造 | ギアフライリング |
| 歯磨き機 | √ |
| モジュール (M) | 16.933 |
| 歯数 (Z) | |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0° |
| 歯の精度度 | ISO 7級/AGMA 11級 |
| 熱処理 | Q & T |
| 表面硬さ | 220~260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
