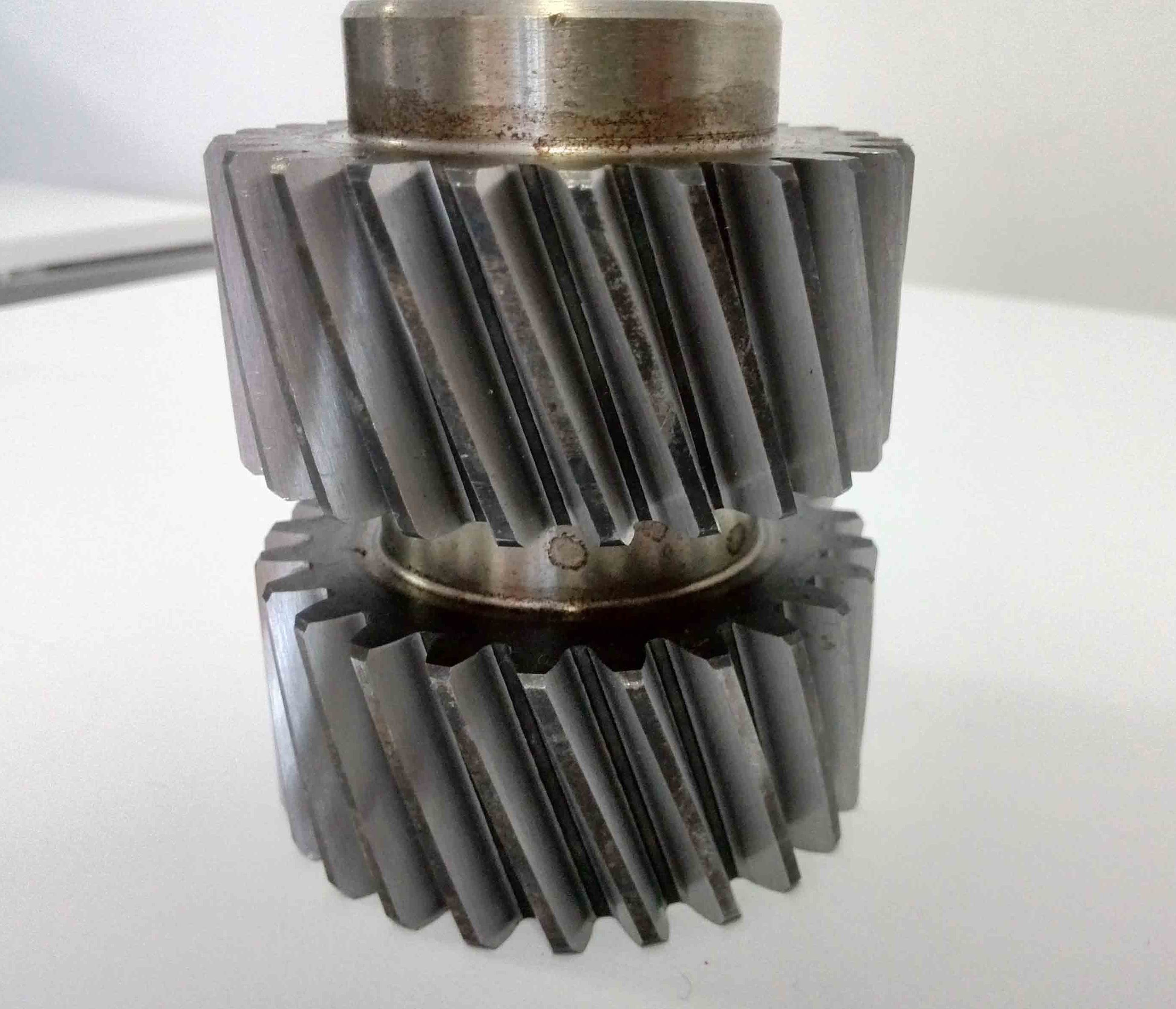

1) ヘリिकलギアに関する記述
螺旋歯車とは,歯の方向が軸に一定の角 (螺旋角) にある歯車の一種である.直線歯車と比較して,滑らかな網状とより強い負荷容量の特徴があります歯のプロファイルは螺旋線で配置され,漸進的なメッシュが可能になり,トランスミッションショックとノイズが大幅に減少します.
(2) ヘリिकलギア の特徴
a) スムーズな伝送:螺旋回輪の漸進的なメッシュは振動とノイズを大幅に削減し,高速アプリケーションに適しています.
b) 高い負荷耐久性: 同時に網を張る歯の数が多く,負荷の分布が均等で,寿命が長くなります.
c) 複数の設置方法: 設計柔軟性により,並列軸または横軸に配置できます.
d) 送電効率: 通常は98%以上に達し,低電力損失があります.
(3) 螺旋回転器具の用途
a) 自動車のギアボックス
b) 工業用減速機
c) 船舶推進システム
d) 発電設備の送電装置
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホップ |
| 歯 を 磨く | √ |
| モジュール (M) | 9 |
| 歯数 (Z) | 56 |
| 圧力の角度 (α) | 20° |
| リードアングル | 20° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
