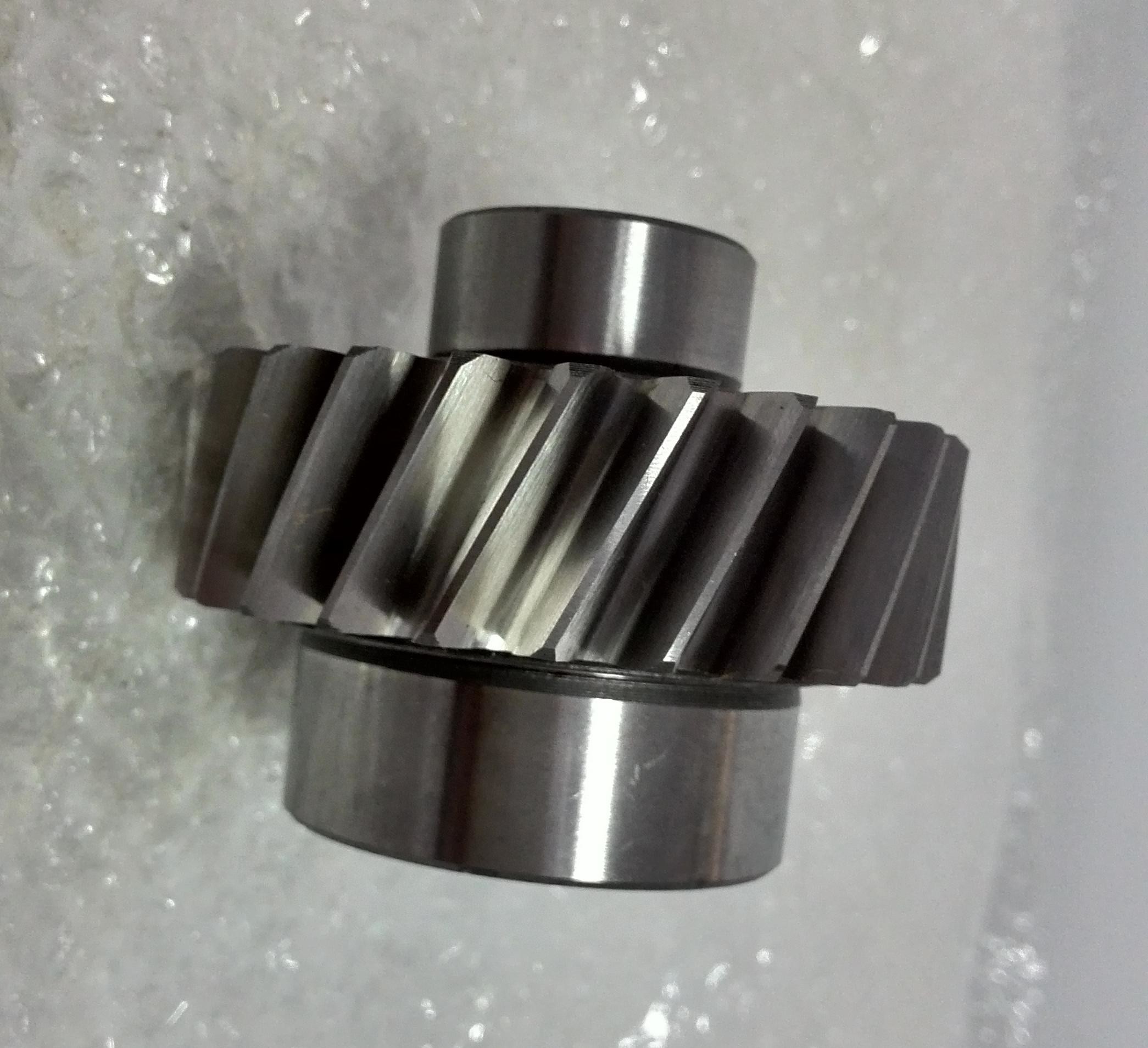

1) ヘリिकलギアに関する記述
螺旋回転車とは,歯線が歯輪軸と一定の角 (螺旋角) を形成する円筒回転車である.
その歯のプロファイルは螺旋状に分布しています
(2) ヘリिकलギア の特徴
a) について歯の線は軸の線に平行ではなく,螺旋状に伸びます
(b) 網状の際に,接触線は傾き,徐々に網状の位置に入ったり出たりします.
c) 左手または右手方向に設計することができる.
(3) ヘリिकलギア の 利点
a) について順調な網状は衝撃と振動を軽減します.
(b) 静かな動作: スポンギアと比較して,ノイズは約10〜15デシベル減少します.
c) 負荷容量が高い: 網歯の数は直線歯歯よりも多い.
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホップ |
| 歯 を 磨く | √ |
| モジュール (M) | 9 |
| 歯数 (Z) | 12 |
| 圧力の角度 (α) | 20° |
| リードアングル | 20° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
