| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 200セット |
| 価格: | 300＄ |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 製造: | ギヤ粉砕 | 歯 の 数: | 16 |
|---|---|---|---|
| 歯の幅: | 80mm | 歯のプロフィール: | 螺旋式 |
| 処理: | 鍛造 | ギヤ粉砕: | プロフィールの粉砕 |

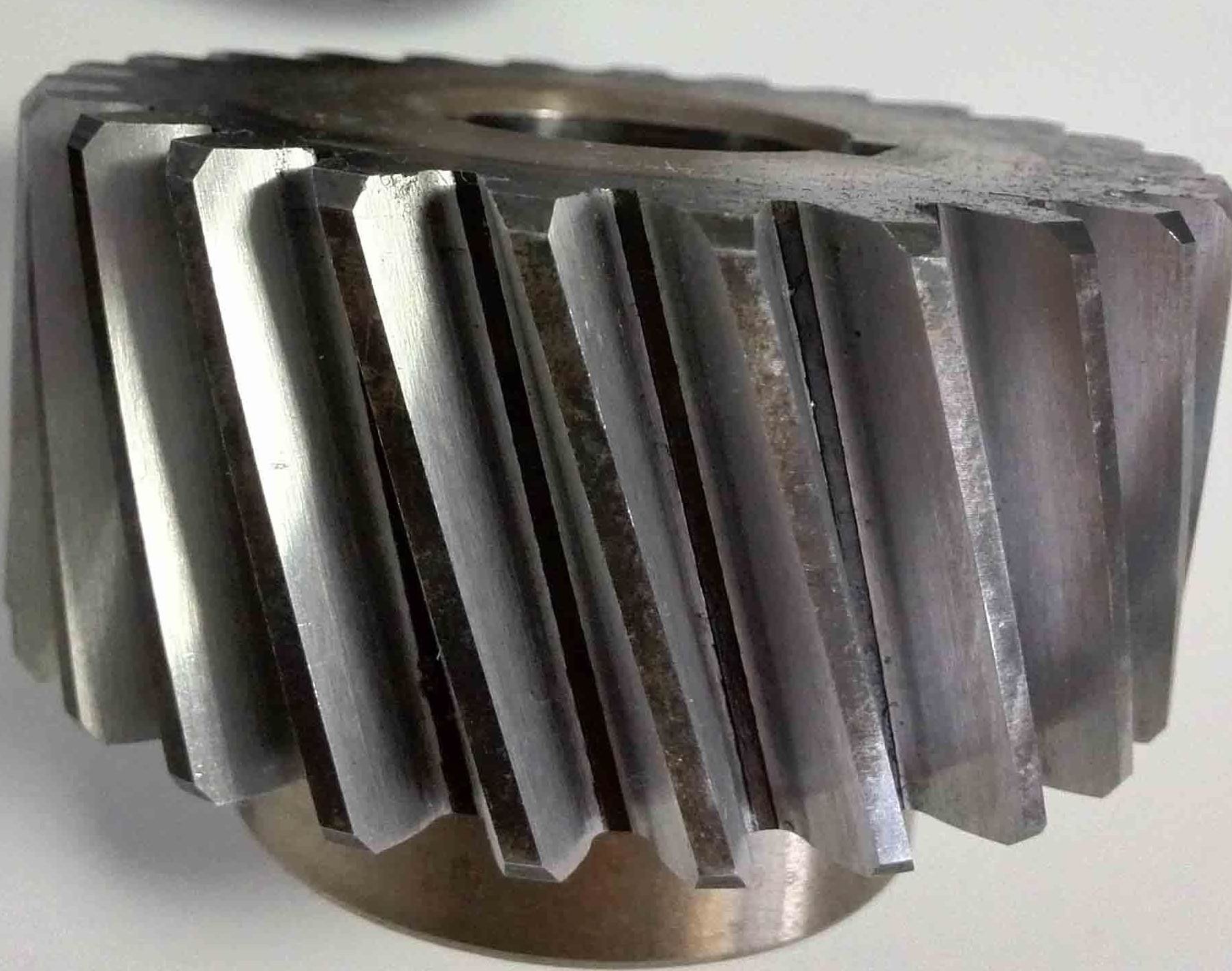

| ハイライト: | 高性能の単回螺旋回輪,20° シングルヘリカルギア |
||
1) ヘリिकलギアに関する記述
螺旋歯は,螺旋歯を通して力の分布を最適化する歯具の一種です.
より大きな負荷にも耐えられるのです
(2) ヘリिकलギア の特徴
a) について網状の過程で軸推力が生成されます.
(b) 負荷は複数の歯に分布し,その結果,接触面が大きくなります.
c) ヘリックス角は必要に応じて調整できます (通常は15〜30度です).
(3) ヘリिकलギア の 利点
a) について負荷容量は同じサイズ直線ギアよりも20~30%高い.
(b) 寿命が長い: 均等に分布された負荷は,局所的な磨きを軽減します.
c) 高速操作に適しています.最大線形速度はスポンギーの1.5倍に達します.
| 製品 | 螺旋回転器具 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホップ |
| 歯 を 磨く | √ |
| モジュール (M) | 9 |
| 歯数 (Z) | 16 |
| 圧力の角度 (α) | 20° |
| リードアングル | 20° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
