| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 200セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| ギヤ タイプ: | 拍車ギヤ | スプラインのタイプ: | ストレートサイドスプリン |
|---|---|---|---|
| プロファイル タイプ: | 外部リングギア | ハードネス: | 220-260 HB |
| ピニオン: | 歯磨き機 | 歯は番号が付いている: | カスタム |
| ハイライト: | 円筒状の送電器,ISO 6〜7級のトランスミッションギア,スムーズ・モーション・トランスミッション・ギア |
||

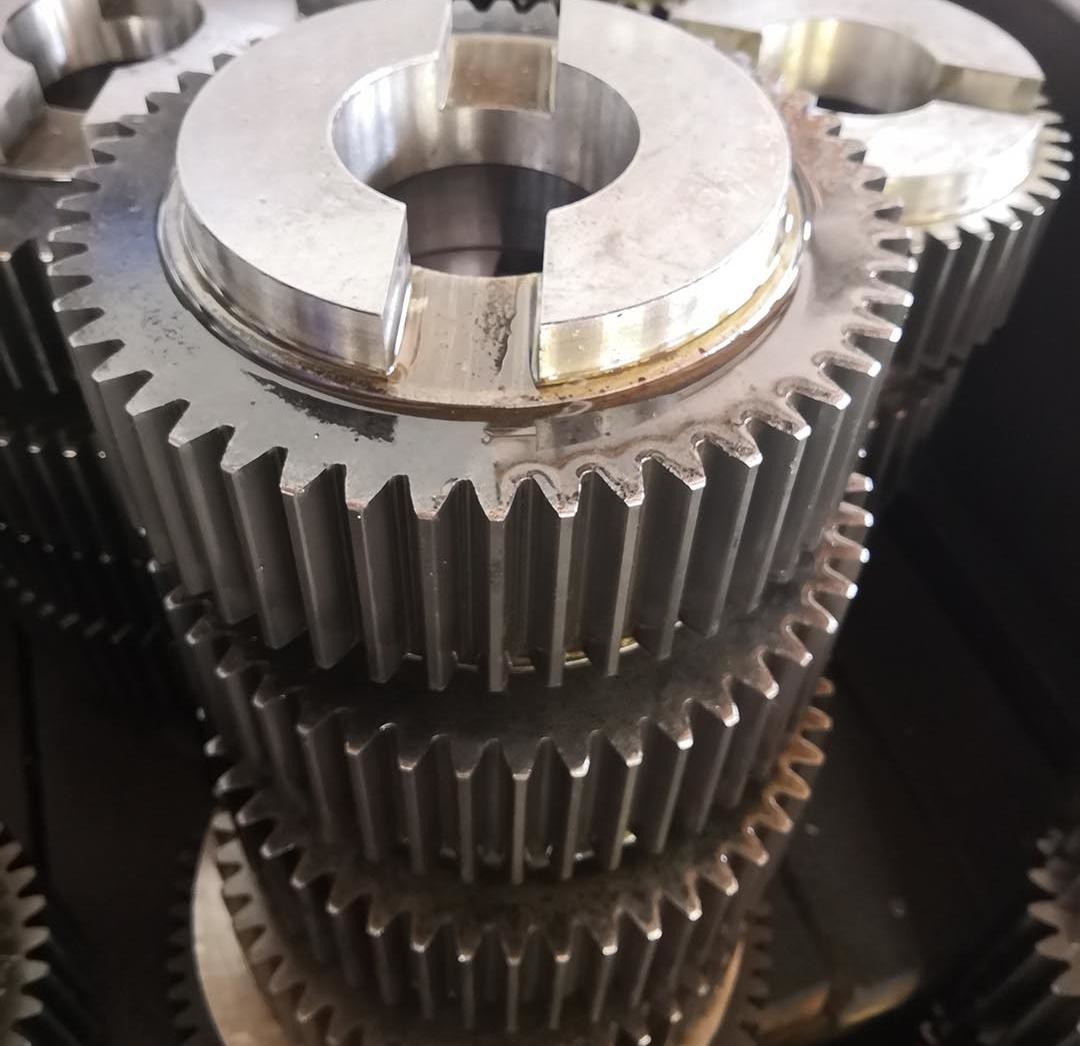

1) スパーギアの説明
スポンギアとは歯の線が歯輪軸に平行している円筒型歯車である.
歯の関わりを通して動力を伝達し 最も基本的な種類のギアです
2) スパーギア の 特徴
a) 歯の方向は軸に平行で,網状プロセスは単純で直接的です.
(b) 送電中に,両ギアシャフトは厳格に並行しなければならない.
c) 瞬間の伝達比は恒定で,移動伝達は平らである.
3) スパーギア の 利点
a) 設計と製造プロセスは成熟し,コストも低くなっています.
(b) 伝送効率は高く,一般的に98%を超えています.
c) 設置・保守が簡単で,組み立て精度が比較的低い.
| 製品 | スパーギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | 1.5 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0 |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
