| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |

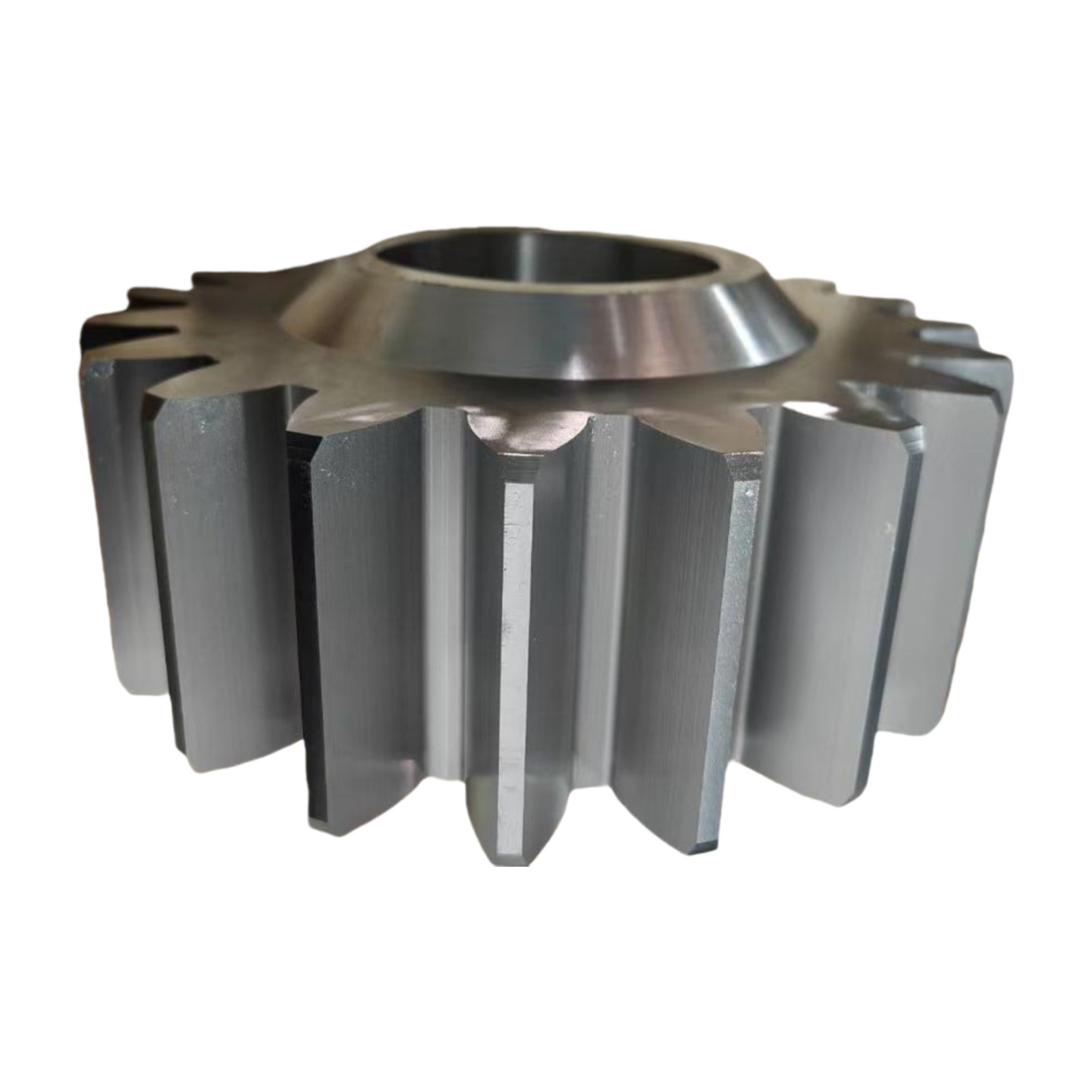

1) スパーギアの説明
ストレートギアとは,鋼,鋳鉄,エンジニアリングプラスチックなどの材料で作られた機械部品です.
歯が互いにつなげられることで 動きと力を伝達します
2) スパーギア の 特徴
a) 異なる材料は,異なる作業環境と負荷要件に適しています.
(b) 金属材料は高強度で耐磨性がある.
c) 非金属材料は,自己潤滑と低騒音の特性があります.
3) スパーギア の 利点
a) 適当な材料は,使用状況に応じて,高度な柔軟性をもって選択できます.
(b) 熱処理後,金属の歯車には負荷能力が著しく向上しています.
c) 工学用プラスチックギアが軽量で,騒音感が懸念されるアプリケーションに適しています.
| 製品 | スパーギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | 1.5 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0 |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
