| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |

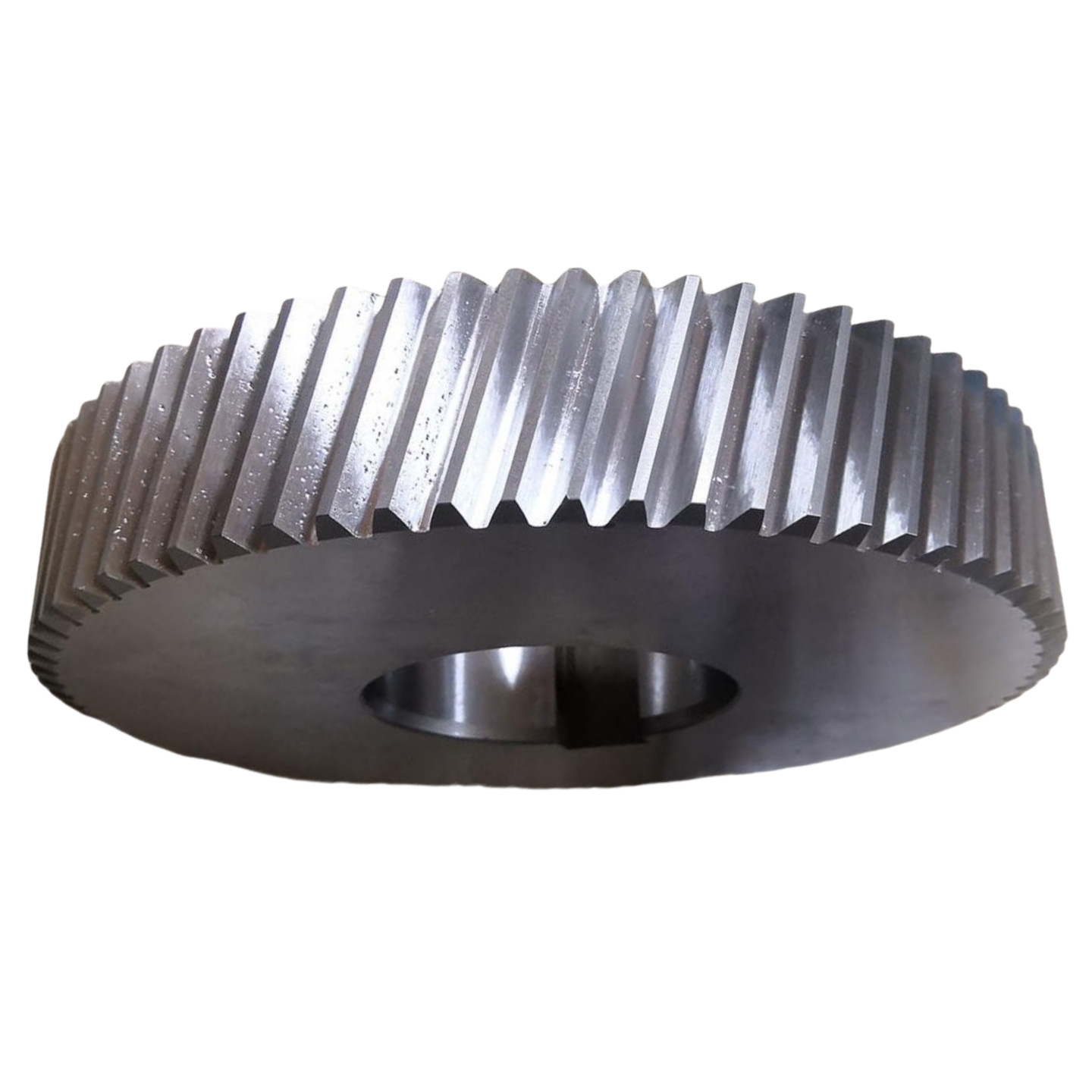

1) ヘリिकलギアに関する記述
螺旋歯車とは,歯の線が軸に対して一定の角度 (螺旋角) に傾いている円筒型歯車である.
直輪歯車と比べると,螺旋歯車の歯は円筒表面に螺旋状に配置されています.
(2) ヘリिकलギア の 利点
a) 重複度が高い: 網状歯の接触線は,網状歯の接触線が短から長に変化します.
そして,短回転に戻り,同時に網状に携わるギアペアの数が増加します.
交差比は直線ギアよりも大きく,トランスミッションは衝突,振動,ノイズが少なく,より安定しています.
(b) より強い負荷容量: 高い重複度とギア歯の均等な力分布により,
ヘリジカルギアがより大きな負荷に耐えることができ,高性能トランスミッションに適しています.
(3) 螺旋回転器具の用途
自動車トランスミッション,工業用減速機,機械ツールの駆動システムなどに広く使用されています.
効率的な電源伝送と速度変換を実現するための重要な要素です
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホップ |
| 歯 を 磨く | √ |
| モジュール (M) | 9 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| リードアングル | 20° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
