| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 200セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| ピッチ直径: | 適用によって決まる | ギヤ タイプ: | 螺旋形ギヤ |
|---|---|---|---|
| 鍛造鋼: | 17CrNiMo6 | ヘリックス角: | 適用によって決まる |
| 歯のプロフィール: | 螺旋式 | 正確さ: | ISO 7級 |
| ハイライト: | 鍛造鋼シングルヘリカルギア,オーダーメイド 単回螺旋ギア,高精度シングルヘリカルギア |
||

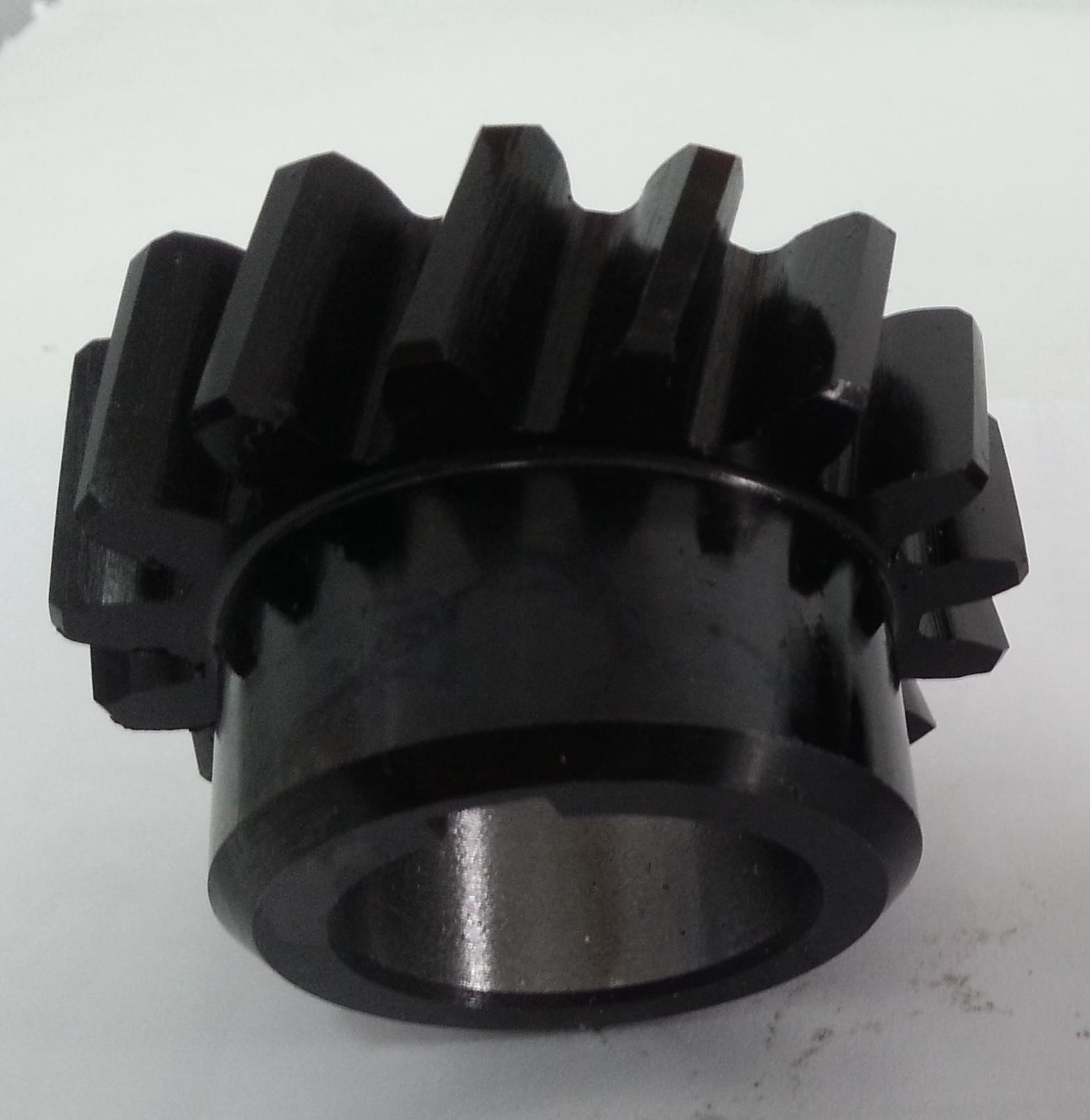

1) ヘリिकलギアに関する記述
切断,鋳造,鍛造などにより,原材料は螺旋型歯を持つ歯輪に加工されます.
螺旋回転車と呼ばれます
(2) ヘリिकलギア の 利点
a) プロセスの成熟度: ターニング加工は,ホープリング,ブローチングなどを含む螺旋回輪の製造のための一般的な方法です.
プロセスは成熟し,高加工精度で,異なる精度グレードの要件を満たすことができます.
b) 高い生産効率: 数値制御技術の発展により,螺旋回転器の製造は自動化されました
生産効率を大幅に向上させ 安定した製品品質を保証します
(3) 螺旋回転器具の用途
これは,機械製造産業のあらゆる種類に適用されます.単品生産であれ,小批量生産であれ
適正な製造プロセスによって,正常な動作を保証する要件を満たすことができます.
メカニカルトランスミッションシステム
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホップ |
| 歯 を 磨く | √ |
| モジュール (M) | 9 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| リードアングル | 20° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
