| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 1セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 処理: | 鍛造 | 歯 の 数: | カスタム |
|---|---|---|---|
| 表面硬さ: | 40-60HRC | 熱処理: | 消し去り,冷却 する |
| プロファイル タイプ: | 螺旋形ギヤ | ギヤ粉砕: | プロフィールの粉砕 |
| ハイライト: | 多様 な エンジニアリング に 必要な 単一 の 螺旋 器具,柔軟な設計 単回螺旋回輪,プロフィール磨きのための単回螺旋回輪 |
||

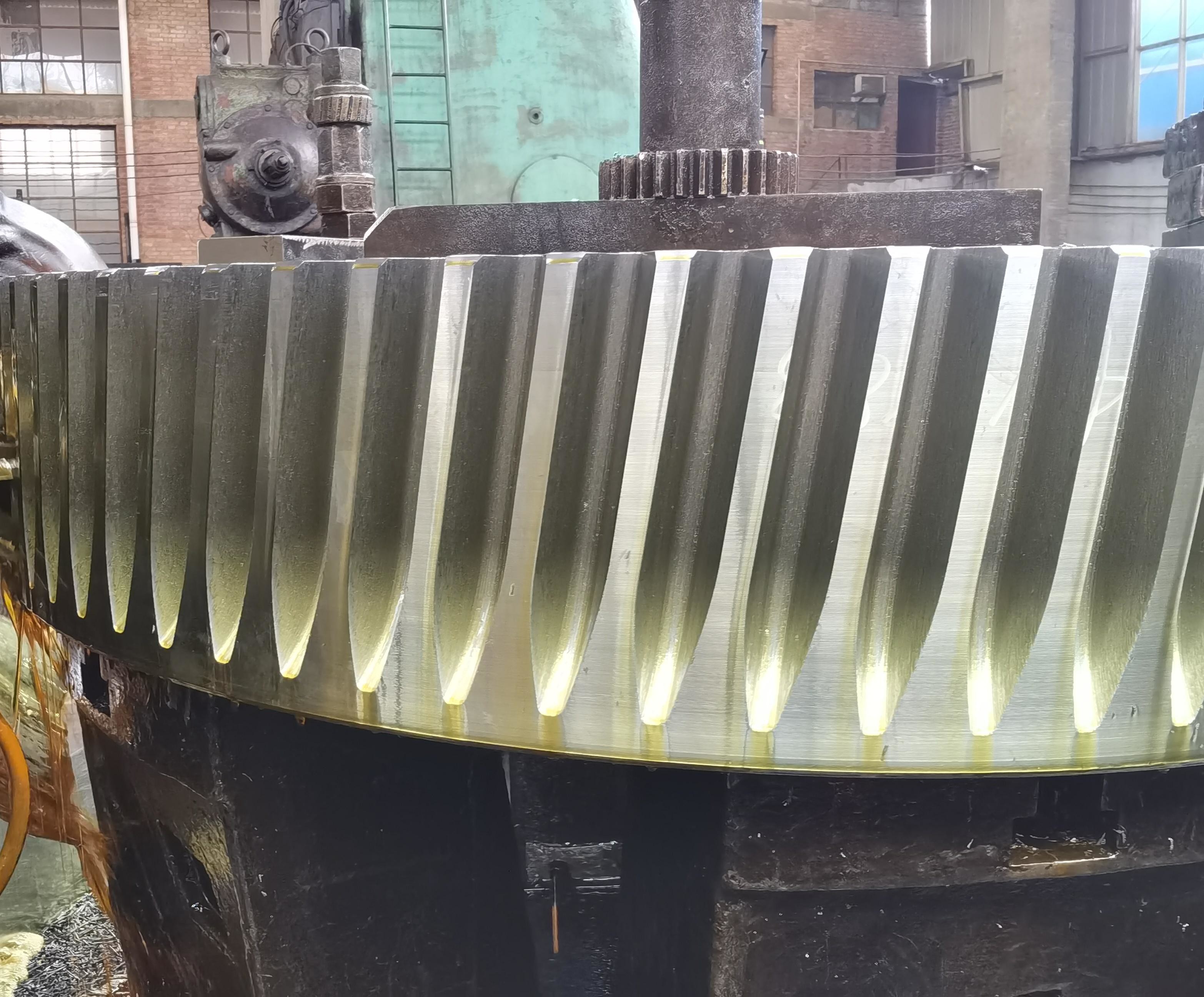

1) 螺旋回転器具の説明
機械工学の設計では,特異的なトランスミッション要件と労働条件に従って,
螺旋歯を持つ歯車,すなわち螺旋歯車が設計されている.
2) ヘリカルギア の 利点
a) 柔軟な設計:トランスミッション比,中心距離,負荷などの異なる要件に応じて,
モジュール,歯の数,螺旋の角度を含む螺旋回輪のパラメータは柔軟に設計できます
異なる技術ニーズを満たすため
(b) システムの性能を最適化する: 合理的に設計された螺旋歯車により,機械装置全体の構造の配置は
配送システムの最適化により 装置の大きさと重量を削減できます
システムの全体的な性能と信頼性を向上させる.
3) ヘリिकलギア の 用途
機械製品の研究と設計段階では,螺旋歯車エンジニアにとって重要な選択です
効率的なトランスミッションとコンパクトな構造設計を達成するために使用されています.
自動車,船舶,風力発電などです
| 製品 | 螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホップ |
| 歯 を 磨く | √ |
| モジュール (M) | 9 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| リードアングル | 20° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
