| 属性 | 値 |
|---|---|
| 精度等級 | ISO 7 グレード |
| 重量 | 50 ポンド |
| 方法 | ホブ盤加工 |
| 耐久性 | 高 |
| トルク容量 | 500 lb-ft |
| 寸法 | サンプルまたは図面通り |

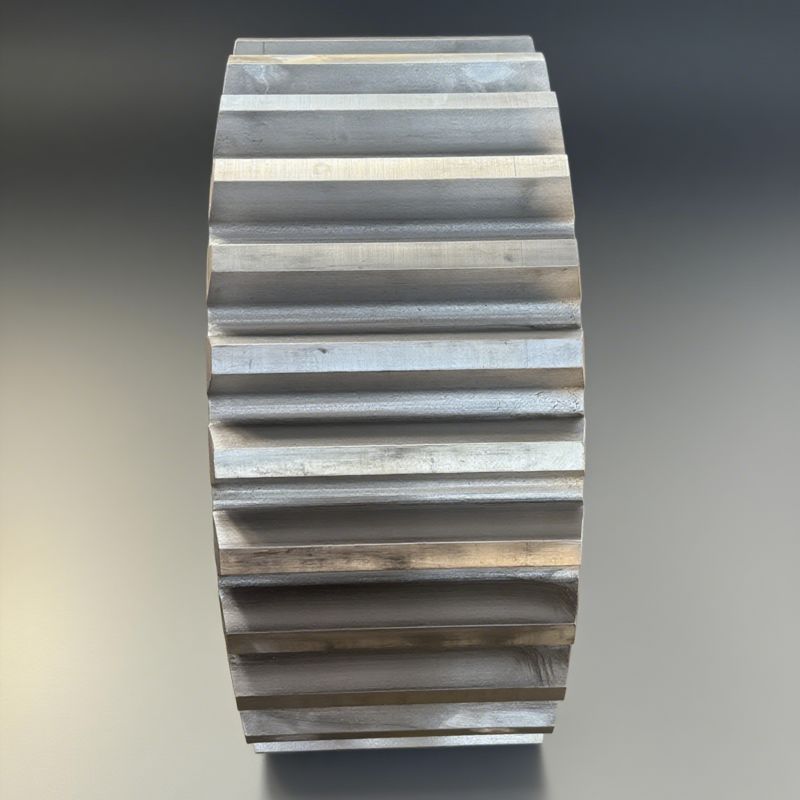

平歯車の説明: 低速・高負荷条件下では、平歯車は歯の幅とモジュールを大きくすることで大きな負荷に耐えることができ、その剛性の高い歯の構造は大きなトルクを伝達するのに適しています。
低速のため、歯車の歯の入力とかみ合いの出口との間の衝撃時間間隔が長く、瞬時の負荷を効果的に分散し、歯面の強度を通じて押し出し変形に抵抗し、トルクの安定した伝達を保証します。
製鋼所の補助伝動装置、大型ゲートの開閉機構、鉱山破砕機の減速ギアなど、低速で大きな負荷がかかる設備に適しています。
| 製品 | 平歯車 |
|---|---|
| カスタムメイド | ✓ |
| 歯車プロファイルタイプ | 円筒歯車 |
| 製造 | ホブ盤加工 |
| 歯研削 | ✓ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力角 (α) | カスタム |
| ねじれ角 (β) | 0° |
| 精度等級 | ISO 6-7 グレード |
| 熱処理 | 浸炭焼入れ |
| 表面硬度 | 58-62 HRC |
| 中国/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
