| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |

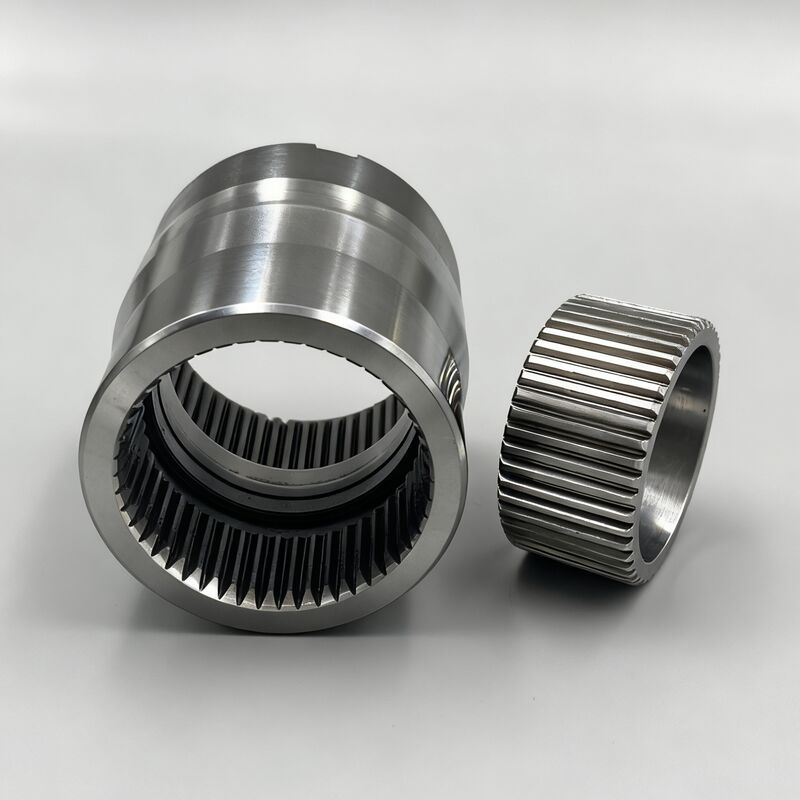

精度と低騒音適応の観点から,スポンギーは高精度で製造された直歯歯車で,最適化された歯プロファイルが特徴です.ピッチエラーを制御することによって,歯の表面の荒さ低騒音で高精度な電源伝送を実現し,高い運用安定性を要求するアプリケーションに適しています.
高加工精度 (IT5-IT6級の歯のプロフィール許容度,表面荒さRa≤0.8μm)歯のプロファイルが変形された形状またはボリュームの形状 (メッシュ効果を減らすため)材料は主に高強度合金 (例えば20CrMnMo) で,熱処理により強化されています.高い伝送精度 (伝送誤差 ≤0).01mm) と例外的な耐磨性 (歯の表面硬さ58-62HRC).これらの歯車では,長時間動作中に安定した性能を維持し,機器への振動の影響を最小限に抑えます.
精度や騒音レベルに対する厳格な要求を伴う機器,例えば精密機械の送料伝送システムに適している.流量計医療機器のトランスミッション部品 (注射ポンプ,換気機など) 航空宇宙機器の軽量精密トランスミッションギア新エネルギー車両の補助システム (e) の..., エアコンコンプレッサー,シールドステアリングポンプなど)
| パラメータ | 仕様 |
|---|---|
| オーダーメイド | 入手可能 |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造プロセス | 機械の磨き |
| 歯 を 磨く | 含まれている |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | カスタム |
| リードアングル | 0° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
